选矿设备之二 锤式破碎机 的介绍

上一篇 新闻列表 下一篇
发布时间:2008-06-13

如果您正在寻找相关产品或有其他任何问题,可随时拨打公司服务热线,或点击下方按钮与我们在线交流!

锤式破碎机介绍

锤式破碎机的主要工作部件为带有锤子(又称锤头)的转子。转子由主轴、圆盘、销轴和锤子组成。电动机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内,受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。在转子下部,设有筛板、粉碎物料中小于筛孔尺寸的粒级 通过筛板排出,大于筛孔尺寸的粗粒级阻留在筛板上继续受到锤子的打击和研磨, 最后通过筛板排出机外。

该系列产品适用于破碎各种脆性材料的矿物。被破碎物料为煤、盐、白堊、石膏、明矾、砖、瓦、石灰石等。该机物料的抗压强度不超过100兆帕,湿度不大于15%。 可作为石料破碎、石头破碎、矿山破碎、塑料粉碎、垃圾粉碎等材料的破碎设备使用,还用于破碎纤维结构、弹性和韧性较强的碎木头、纸张或破碎石棉水泥的废料以回收石棉纤维等等。

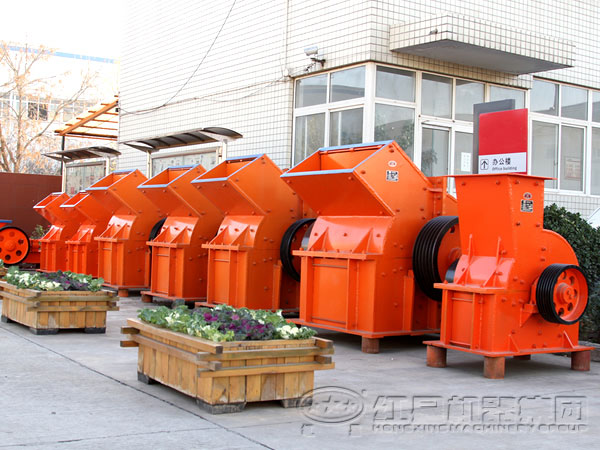

锤式破碎机图片

锤式破碎机

锤式破碎机

锤式破碎机

锤式破碎机

锤式破碎机工作原理

环锤式破碎机是一种带有环锤的冲击转子式破碎机。环锤不仅能随转子旋转,还能饶锤销轴自转。物料进入破碎机后,在破碎腔内受到随转子高速旋转的环锤的冲击而破碎,被破碎的物料同时从环锤处获得动能,高速度地冲向破碎板,受到二次破碎,然后落到筛板上,受环锤的剪切、挤压、研磨以及物料与物料之间的相互碰撞作用,物料得到进一步的破碎,并通过筛孔排出机外。不能破碎的杂物则由环锤推入金属收集器,由操作人员定期清除。 出料粒度的调节,是通过更换不同规格的筛板来实现的。转子与筛板之间的间隙,可根据需要通过调节机构进行调节。

锤式破碎机工作原理

环锤式破碎机目前分重型及轻型两种,环锤式碎煤机(轻型锤式破碎机)适用于莫氏硬度二级物料的破碎,使用碎煤环锤。环锤式碎石机(重型锤破机)适用于莫氏硬度五级以下的脆性物料的破碎。因为碎石环锤质量大于碎煤环锤的质量,所以从而可以提高环锤的冲击力,达到破碎矿石的目的。

类别型号规格给料粒度(mm)出料粒度(mm)生产能力(m3/h)电机总重量(t)外形尺寸(长×宽×高)(mm)
极数功率(kw)
锤式破碎机PCΦ400×300≤200≤255-104110.8900×670×860
PCΦ600×400≤250≤3010-224221.51200×1050×1200
PCΦ800×600≤250≤2518-404553.81310×1180×1310
PCΦ1000×800≤350≤3525-504754.91600×1390×1575
PCΦ1000×1000≤300≤3530-55613281800×1590×1775
PCΦ1250×1250≤350≤3535-656180142060×1600×1890
PCΦ1400×1400≤350≤3550-1006280322365×1870×2220
PCΦ1600×1600≤350≤35100-150848037.53050×2850×2800



环锤式反击破碎机主要优点:

1、进料口大,破碎腔高,适应物料硬度高、块度大,产品石粉少。

2、物料悬空,破碎功耗小。

3、锤轴安装可调,锤头寿命长。

4、栅格尺寸可调,产品粒度可控,颗粒形状好。

5、机箱可翻转,检修更方便。

6、方柄螺栓,抗冲击、抗磨损。

7、结构紧凑,机器刚性强。

8、集冲击、反击、撞击(石打石)破碎功能于一身,生产效率高,机件磨耗小,综合效益显著,广泛用于人工造砂。

单段锤式破碎机性能特点:

碎碎比大:最大进料粒度可达1.3-1.5m。

出料粒度3-150mm范围可调整。

出料细:加工骨料粒形好,粉状料≤20%。

工艺简化:原二级或三级破碎可减少为一段。

运行成本低:系统配套功率小,生产成本大大降低。

单段锤式破碎机主要技术参数
型号规格进料粒度 D(mm)出料粒度 d(mm)生产能力(t/h)锤头寿命(万吨/套)配套功率(kw)
DPX-15III≤ 500适用于石灰石、石膏、煤等非金属材料细碎时: d 90 ≤ 8 , d 平均 ≤ 5 ;适用于矿山: d=5~40 可按需求调整15-351-222-45
DPX-35III≤ 70035-603-555-75
DPX-65III≤ 80060-905-890-132
DPX-90III≤ 90090-1258-12132-200
DPX-125III≤ 1100125-18013-15200-280
DPX-180III适用于石灰石、石膏、煤等非金属材料细碎时: d 90 ≤ 12 , d 平均 ≤ 8 ;适用于矿山: d=5~40 可按需求调整180-25018-22280-380
DPX-250III≤ 1300250-40022-28450-630
DPX-300III450-65030-40630-800
