选矿设备十六 螺旋溜槽 的介绍

上一篇 新闻列表 下一篇
发布时间:2008-07-10

如果您正在寻找相关产品或有其他任何问题,可随时拨打公司服务热线,或点击下方按钮与我们在线交流!

螺旋溜槽介绍

玻璃钢旋转螺旋溜槽是综合了螺旋选矿机、螺旋溜槽、摇床、离心选矿机的特点,于1977 年研制成的一种新型国内首创的设备,是采矿、选矿的专业设备,特别是海滨、河畔、砂滩、溪道的砂矿开采更为理想。产品具有结构合理,安装简单,占地面积少,操作简易,选矿稳定,分矿清楚,处理量大,效率高选矿富集比高、回收率高,运转可靠的特点。具有重量轻、防潮、防锈、耐腐蚀,对给矿量和浓度、粒度、品位的波动适应性强,无噪音等优点。

螺旋溜槽用途

本设备适用于分选粒度0.3--0.02毫米细料的铁矿、钛铁矿、铬铁矿、硫铁矿、锆英石、金红石、独居石、磷乙矿、钨矿、锡矿、钽矿、铌矿以及具有比重差异的其他有色金属、稀有金属和非金属矿物体。本设备具有选别过程稳定、容易控制,给矿浓度允许变化范围大,富集比高、回收率高,占地面积小、耗水量少,结构简单,无需动力,处理量大,安装简易,操作方便,投资小见效快等
优点。

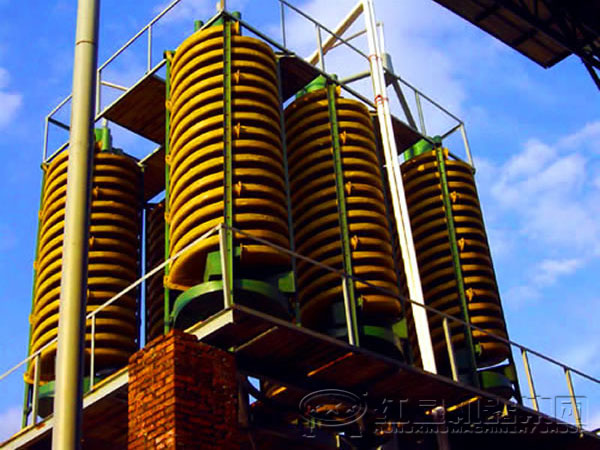

螺旋溜槽图片

螺旋溜槽

螺旋溜槽使用方法及原理

将螺旋溜槽立起,校准垂直线,用铁架或木头固定在合适的位置,由砂泵将矿砂送到螺旋上顶两个进料口处,加入补充水,调节矿桨浓度,矿桨自然从高往下旋流,在旋转的斜面流速中产生一种惯性的离心力,以矿砂的比重、粒度、形状上的差异,通过旋流的重力和离心力的作用,将矿与砂分开,精矿流入精矿斗用管道接出,尾砂流进尾砂斗用管道接到砂池,再用砂泵排走,完成了选矿的全过程。

1、给矿匀分器

2、十字架(三角架)

3、给矿槽

4、螺旋槽

5、产品截取槽

6、产品集聚斗

7、槽支柱

螺旋溜槽技术特性及操作条件

型号5LL-12005LL-9005LL-6005LL-400
外径(mm)1200900600400
螺距(mm)900/720/540675/540/405450/360/270240/180
距径比(螺距/直径)0.75/0.6/0.450.75/0.6/0.450.75/0.6/0.450.6/0.45
横向倾角(度)
每台最多安装螺旋头数4432
给矿粒度(mm)0.3-0.030.3-0.030.2-0.020.2-0.02
给矿浓度(%)25-5525-5525-5525-55
生产能力(t/h)4-62-30.8-1.20.15-0.2
外形尺寸长(mm)13601060700460
宽(mm)13601060700460
高(mm)5230400026001500
重量(kg)60040015050
