选矿流程及选矿流程图的详细介绍

上一篇 新闻列表 下一篇
发布时间:2008-07-18

如果您正在寻找相关产品或有其他任何问题,可随时拨打公司服务热线,或点击下方按钮与我们在线交流!

选矿流程介绍

选矿流程,英文mineral proeessing flowsheet,选矿工艺的作业组配和作业程序。根据入选矿石的性质和矿物组成的不同,选矿厂进行选矿作业的组配也不同;不同矿石采用不同的选矿流程;不同产地的同类矿石的选矿流程也有差异。适宜的选矿流程须根据选矿试脸来确定,并绘制成选矿流程图。

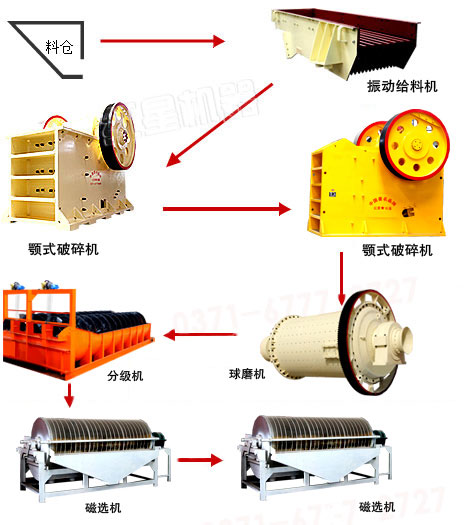

磁选流程图

选矿流程主要包括破碎、筛分流程,磨矿、分级流程,分选流程和脱水流程等。破碎、筛分流程在选矿厂,破碎和筛分作业是磨矿前的准备作业,在碎石厂和冶金辅助原料破碎厂则是主要作业。

破碎作业和筛分作业组成破碎段,所有破碎段(有时还包括洗矿等作业)的总和构成破碎、筛分流程。常用的破碎、筛分流程有两段开路流程,两段闭 路流程,三段开路流程和三段闭路流程。当矿石较硬, 要求破碎比大时,采用三段破碎流程。与自磨工艺配套时常采用一段破碎。在破碎流程中有时引入预选作业。

磨矿、分级流程磨矿作业与分级作业组成磨矿段,根据分选作业的要求,磨矿、分级流程按磨矿段数分为一段、两段和多段闭路流程。

分选流程由各种分选方法,如浮选、重选、破选、重选-浮选、磁选-浮选等构成,它包括分选段(由一个磨矿作业及其随后的分选作业组成一个分选段)、分选循环(分选出一个或者几个产品的分选作业组)以及各分选段的精选、扫选及中矿处理等。在处理一些难选物料如难选中矿、有色金属氧化矿和金银矿石等时,还采用选-冶联合流程。脱水流程大多数选矿过程均使用大量的水,必须脱去产品矿浆中的水分,而得到最终精矿。选矿产品脱水的方法有浓缩、过滤和干燥。重选法和磁选法产出的一部分粗粒产品可采用沉淀池、脱水筛、脱水仓等进行浓缩或过滤的一段脱水流程。浮选法产出的细粒产品,常采用浓缩一过滤或浓缩-过滤-干燥等两段或多段脱水流程。在选矿的不同阶段,有时为后续作业准备给矿,也进行局部脱水。尾矿的脱水一般采用浓缩一段脱水流程,回水返回选矿厂使用。

选矿流程图

选矿流程图按选矿作业顺序,用符号、图形、数字和文字表示选矿过程以及各作业间相互联系的示意图。选矿流程图按国家或行业有关制图标准或习惯进行绘制,可以是线流程图、方框流程图或形象流程图等。

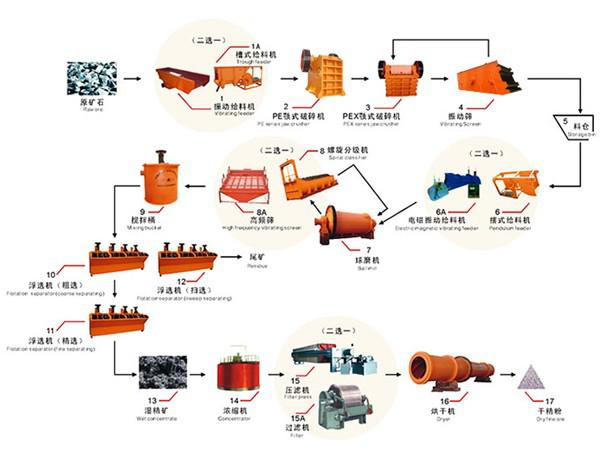

浮选流程图

线流程图在中国使用广泛。图中常以圆圈代表破碎、磨矿作业,作业名称标注在圆圈一侧;以双横线表示筛分、分级、分选及其他作业,作业名称及有关参数标注在横线上方及下方,有时还标上使用设备的名称、规格及选矿药荆添加点和用量。用罗马数字及阿拉伯数字分别标注作业和产物的顺序。

方框流程图在欧美国家使用较多,图中以方框表示作业,方框中注明作业名称或设备名称。所有产物用阿拉伯数字顺序编号。

形象流程图是用简明的选矿设备图形表示各个不同的作业,作业产物用阿拉伯数字顺序编号。

在选矿流程图中,将分选指标(品位、产率、回收率、产量和浓度等)标在相关产物和作业处,按图中的标注内容又可分选矿原则流程图、数量流程图、质量流程图、数一质重流程图和矿浆流程图;还有以矿物含量及回收率表达的工艺矿物质一数量流程图,是进行选矿流程结构分析的有用工具。
