湿式磁选机的基本结构简要剖析

上一篇 新闻列表 下一篇
发布时间:2016-10-11

如果您正在寻找相关产品或有其他任何问题,可随时拨打公司服务热线,或点击下方按钮与我们在线交流!

一、湿式磁选机概述

湿式磁选机也算是磁选机众多种类中的一种,主要可用于粒度3mm以下的磁铁矿、磁黄铁矿、焙烧矿、钛铁矿等物料的湿式磁选,也用于煤、非金属矿、建材等物料的除铁作业。磁选机的磁系,采用优质铁氧体材料或与稀土磁钢复合而成,筒表平均磁感应强度为100~600mT。根据用户需要,可提供顺流、半逆流、逆流型等多种不同表强的磁选。

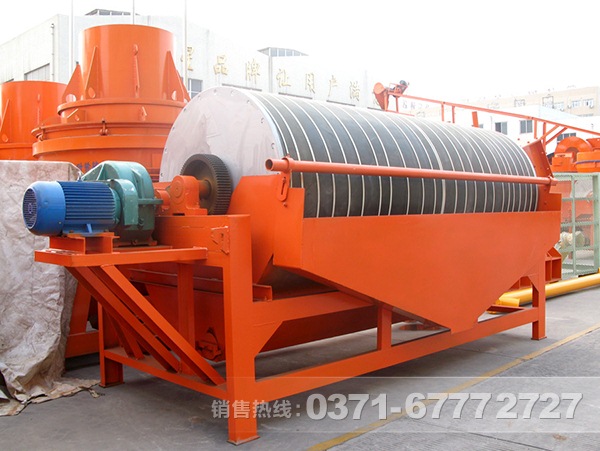

磁选机

二、湿式磁选机基本结构

磁选机是湿式磁选机通常情况下主要由圆筒、磁系、箱底等部分组成。具体分析如下:

圆筒由2-3mm不锈钢板卷焊成筒,端盖为铸铝件,用不锈钢螺钉和筒相连。电机通过减速机,带动圆筒作回转运动。磁系为开放式磁系,装在圆筒内。磁块用不锈钢螺栓装在磁轭的底板上,磁轭的轴伸出筒外,轴端固定有拐臂。扳动拐臂可以调整磁系偏角,调整合适后可以用拉杆固定。槽体的工作区域用不锈钢板制造,机架和槽体的其他部分用普通钢材焊接。

磁系分为三极永磁磁系,也有四极或多极的。磁极的极性沿圆筒旋转方向交替排列的,工作时固定不动。当磁性矿粒被吸引到圆筒表面上并随圆筒一起旋转时,因极性交替而产生磁翻(又叫磁搅拌)现象,而使湿式磁选机夹杂在磁性矿粒中的一部分非磁性矿粒清除出来,可以提高磁性产品的质量。

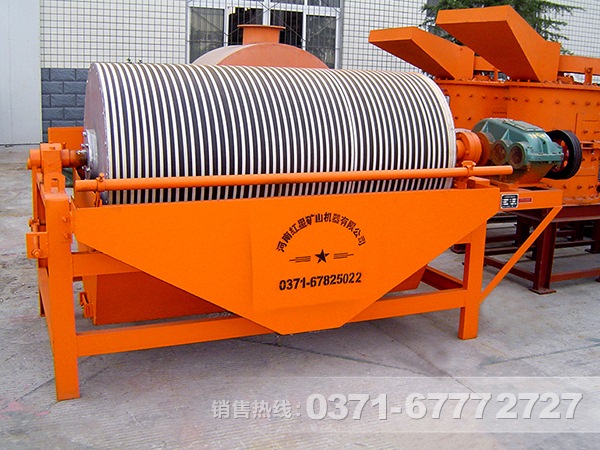

湿式磁选机及磁选机价格咨询电话

箱底就的主要是在湿式永磁筒式磁选机的分选过程中起作用,矿浆经给矿箱给入槽体(底箱)后,在给矿喷水管的水流作用下,使矿粒呈松散状态进入箱底的给矿区。由于磁场的作用,磁性矿粒发生磁聚而形成“磁团”或“磁链”,并克服重力等机械力向磁极运动,而被吸引到筒体的表面上。

如需了解更多有湿式磁选机价格、型号等设备详情,均可在线咨询河南红星,这儿有专业的磁选机技术人员实时在线为您详细解答。
