湿式永磁筒式磁选机结构与原理简要剖析

上一篇 新闻列表 下一篇
发布时间:2016-10-29

如果您正在寻找相关产品或有其他任何问题,可随时拨打公司服务热线,或点击下方按钮与我们在线交流!

一、湿式永磁筒式磁选机结构剖析

湿式永磁筒式磁选机也称湿式磁选机,是主流的强磁选机选矿设备。该磁选设备通常情况下一般主要由圆筒、磁系和箱底(槽体)三个主要部分组成。详细介绍如下:

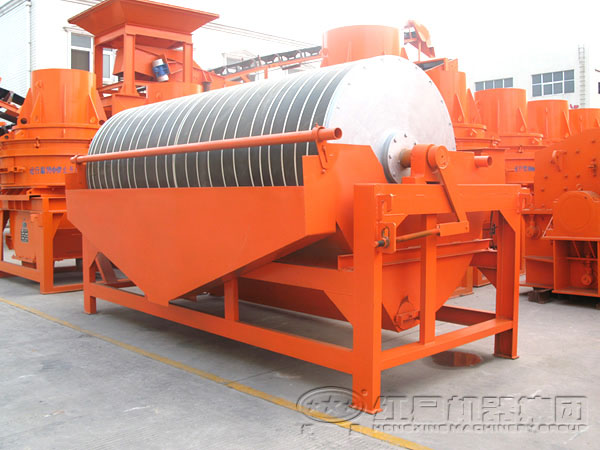

湿式永磁筒式磁选机

圆筒是由2-3毫米的不锈钢板卷焊而成。圆筒的端盖为铸铝件,用不锈钢螺钉和筒相连接。用不锈钢(铜)或铝做筒体,是因为这些材料都是非导磁材料,具有较好的透磁能力,这样可以使磁力线不致和筒体形成磁短路。圆筒表面还包一层耐磨橡胶或绕一层细铜线作保护层,使筒面不受磨损。同时有利于磁性矿粒在筒面上的附着,加强筒体对磁性矿粒的携带作用,圆筒由电动机带动旋转。

磁系分为三极永磁磁系,也有四极或多极的。磁极的极性沿圆筒旋转方向交替排列的,工作时固定不动。当磁性矿粒被吸引到圆筒表面上并随圆筒一起旋转时,因极性交替而产生磁翻(又叫磁搅拌)现象,而使湿式磁选机夹杂在磁性矿粒中的一部分非磁性矿粒清除出来,可以提高磁性产品的质量。

箱底主要是在湿式永磁筒式磁选机的分选过程中起作用,矿浆经给矿箱给入槽体(底箱)后,在给矿喷水管的水流作用下,使矿粒呈松散状态进入箱底的给矿区。由于磁场的作用,磁性矿粒发生磁聚而形成“磁团”或“磁链”,并克服重力等机械力向磁极运动,而被吸引到筒体的表面上。

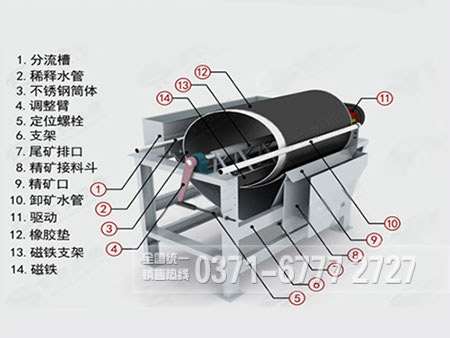

湿式永磁筒式磁选机结构

二、湿式永磁筒式磁选机工作原理解读

物料通过电磁振动给料机均匀地给到正在转动的滚筒上部磁场区,磁性物质被吸附在滚筒表面,并随着滚筒一起转动。由于磁性颗粒与非磁性颗粒,在磁场中所受磁力不同,磁性颗粒在磁场内受磁力作用吸附在滚筒表面,带到费磁场区被卸下,非磁性和弱磁性颗粒由于他们所受磁力不同,抛离的轨迹也不同。磁性越强抛离中越靠近滚筒。周围方向采用交变磁场,并以一定的角度和周期来摆动,物料中的磁性物质在滚筒表面做翻滚摆动后脱离磁场。

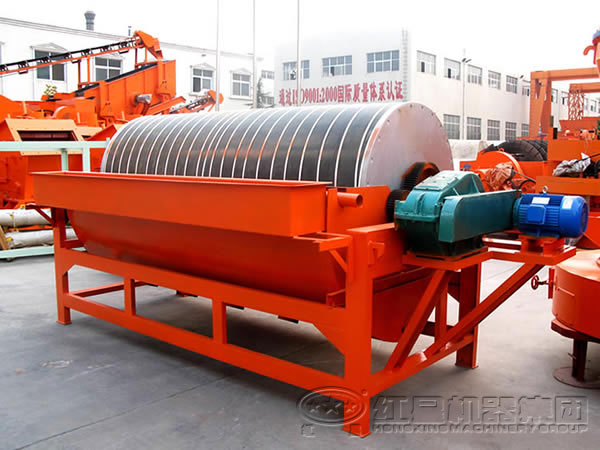

湿式永磁筒式磁选机

河南红星作为一家专业的磁选机设备生产厂家,其生产的湿式永磁筒式磁选机质量过硬,型号种类齐全,配套设施完善,价格更是优惠。如有需要均可在线咨询红星湿式永磁筒式磁选机价格、型号等设备详情。
