处理水泥磨头开裂时候要做的准备工作

上一篇 新闻列表 下一篇
发布时间:2012-03-12 作者:红星机器

如果您正在寻找相关产品或有其他任何问题,可随时拨打公司服务热线,或点击下方按钮与我们在线交流!

水泥球磨机是水泥厂设备,水泥球磨机主要用于建材、冶金、电力及化工行业,粉磨各种水泥熟料及其它物料。当水泥磨磨头出现开裂的时候一定要重视起来。在处理水泥球磨机开裂的时候首先就需要做好前期的准备工作。

水泥磨

水泥磨

1)测原始数据

将磨简体均分8份并在简体上做标记。慢转磨,测量磨头磨尾中空轴径向跳动值及磨头端面跳动值。目的是了解原始磨机的精度和修复后进行比较的一个参考。

2)切割线和基准线的确定

新简体短节长930mm,考虑到手工气割切割缝4mm均布两侧和焊接时的收缩量3mm,故切割线定在原简体内部930-2-3=925mm处。在简体内周向每隔30mm测量取点,最后用划针将各点连接起来即为切割线。在理论切割线向旧简体lOmm处(即原简体940mm处)用划针划线做为基准线,以备核实尺寸用。

3)施工中的变形控制

在更换磨头端盖时,有筒体的自重变形和焊接时的热变形。在新旧简体距切割线220mm处分别焊接米字支撑,防止简体的自重变形。而精找正时却是利用焊接变形使其精度提高。

4)新磨头端盖与旧中空轴的找正

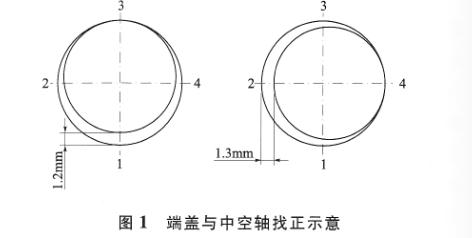

找正方法为塞尺测量中空轴法兰与磨头端盖法兰止口各处的间隙。如图1所示,在1-3方向最大的间隙为1.2mm,需在3处及1处各塞0.6mm的铜皮;在2-4方向最大的间隙为1.3mm,同样需在2处及4处塞0.65mm的铜皮。塞卜铜皮后将外圈中呈120。均布的三条连接螺栓紧固,紧固中空轴法兰与磨头端盖。

水泥球磨机端盖与中空轴

依次用镗床镗制端盖内、外圈各螺栓孔,内圈l6个螺栓孔及外圈24个螺栓孔与中空轴法兰配铰Φ66H7(+0.03/0),根据铰孑L尺寸配制铰孔螺栓。 将40条铰孔螺栓全部安装到位。复查磨头止口的间隙,其大小相差小于0.2mm。
