反击式破碎机

反击式破碎机

拨打热线立享优惠
0371-6777 2727
反击式破碎机

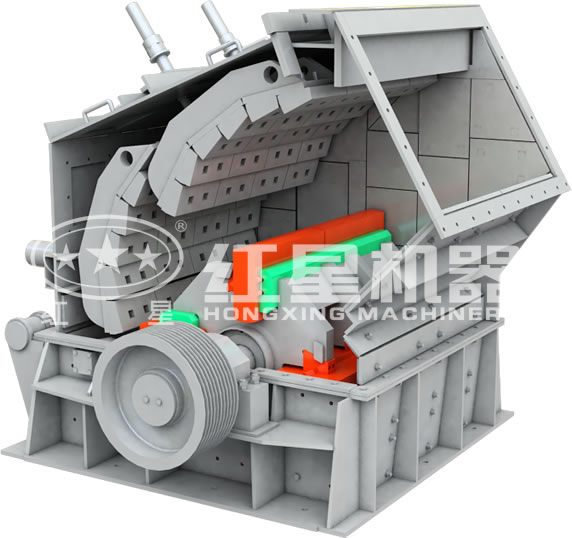

反击式破碎机简介

我公司生产的反击式破碎机系列产品能处理边长100-500毫米以 下物料,具抗压强最高可达350兆帕, 具有破碎比大,破碎后物料呈立方体 颗粒等优点。

我公司生产的大型反击破有1315反击破、1520反击破。

PF-1315反击破主要用于中碎,可破碎抗压强度不超过 320 兆帕的物料,适宜生产高等级公路用石料。

PF-1520反击破理想的入料粒度为100-500mm,最大不得超过规定值。出料粒度用户根据需要调整锤头与反击板、均整部件之间的间隙而达到。

反击式破碎机

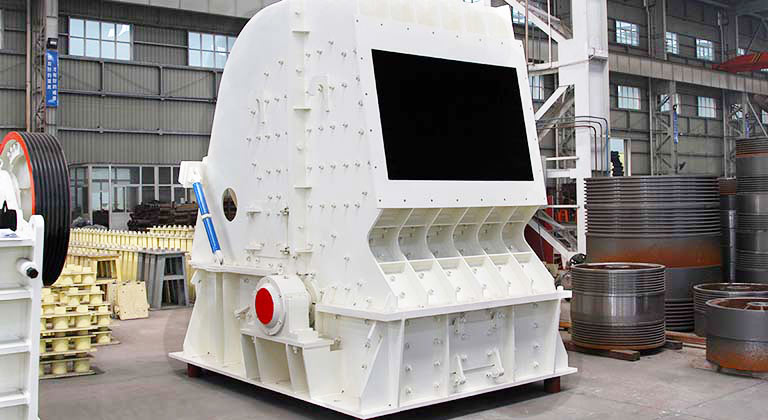

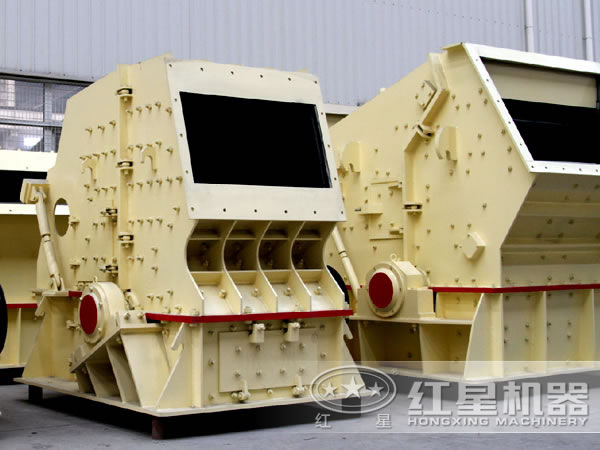

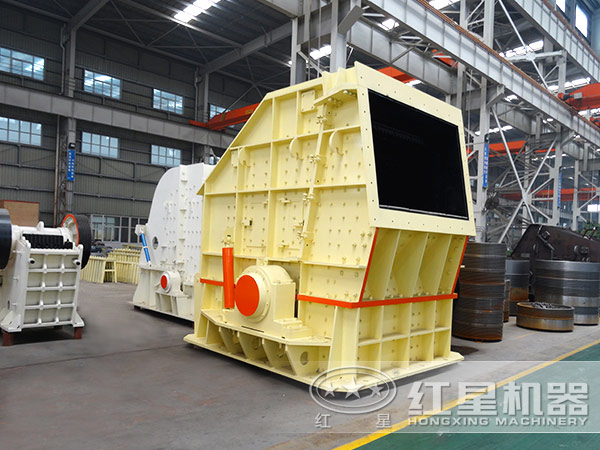

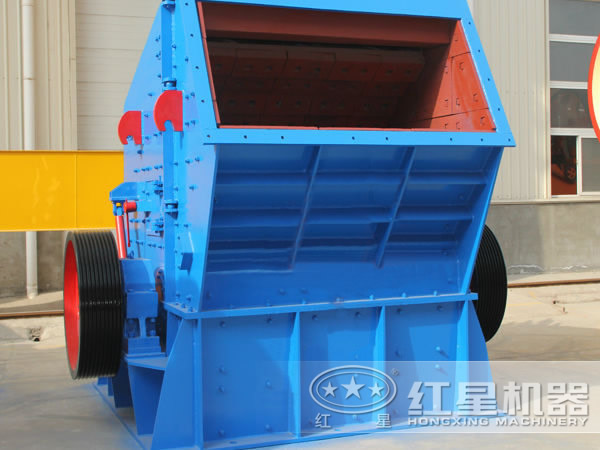

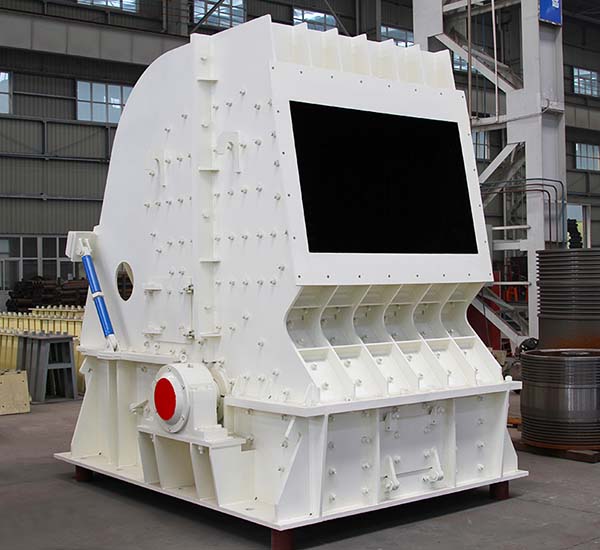

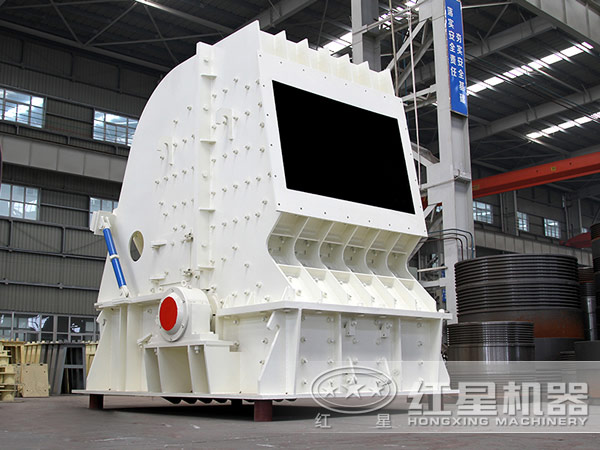

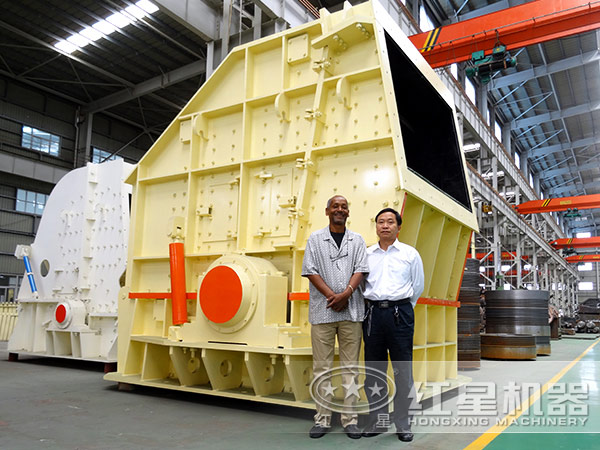

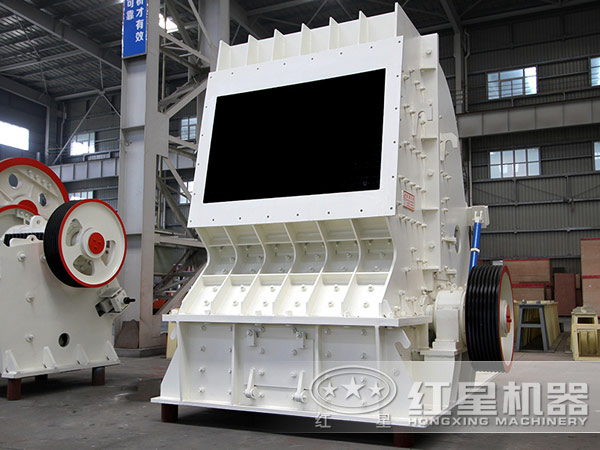

反击式破碎机图片

 反击式破碎机

反击式破碎机

反击式破碎机

反击式破碎机

反击式破碎机

反击式破碎机

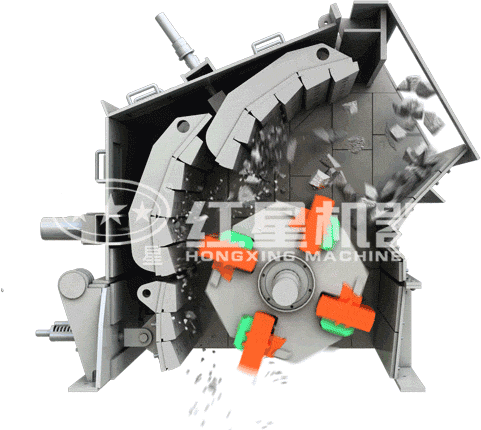

反击破碎机工作原理

PF系列反击破碎机是我公司根据多年经验开发研制出来的一种利用冲击能来破碎物料的破碎机械。本机工作时,在电动机的带动下,转子高速旋转,物料进入板锤作用区时,与转子上的板锤撞击破碎,后又被抛向反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行,物料由大到小进入一、二、三反击腔重复进行破碎,直到物料被破碎至所需粒度,由出料口排出。调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。 石料由机器上部直接落入高速旋转的转盘;在高速离心力的作用下,与另一部分以伞型方式分流在转盘四周的飞石产生高速碰撞与高密度的粉碎,石料在互相打击后,又会在转盘和机壳之间形成涡流运动而造成多次的互相打击、摩擦、粉碎,从下部直通排出。形成闭路多次循环,由筛分设备控制达到所要求的粒度。

反击式破碎机

反击式破碎机优势

(1)高铬板锤、耐磨反击衬板;独特的齿式反击衬板;尤其适用于硬岩破碎、高效节能;产品形状呈立方体,排料粒度大小可调,简化破碎流程。

(2)高铬板锤,抗冲击、抗磨损、冲击力大;

(3)反击板与板锤间隙能方便调节,有效控制出料粒度,颗粒形状好;

(4)反击式破碎机进料口大、破碎腔高、适应物料硬度高,块度大、产品石粉少;

(5)反击式破碎机破碎功能全、生产率高、机件磨耗小、综合效益高;

(6)无键连接,检修方便,经济可靠;

(7)反击破结构紧凑、机器刚性强、转子具有大的转动惯量。

反击式破碎机技术参数

型号 规格
(mm)
进料口尺寸
(mm)
最大进料粒度
(mm)
处理能力
(t/h)
功率
(kw)
外形尺寸
(长×宽×高)
(mm)
总重量
(t)
PF-1007 Φ1000×700 400×730 300 30-70 4P   37-45 2330×1660×2300 12
PF-1010 Φ1000×1050 400×1080 350 50-90 4P   45-55 2370×1700×2390 15
PF-1210 Φ1250×1050 400×1080 350 70-130 6P   110 2680×2160×2800 17.7
PF-1214 Φ1250×1400 400×1430 350 80-180 6P   132 2650×2460×2800 22.4
PF-1315 Φ1320×1500 860×1520 500 100-280 6P   200 3180×2720×3120 27
PF-1320 Φ1300×2000 993×2000 500 140-380 6P   250 3220×3100×3120 34
PF-1520 Φ1500×2000 830×2040 700 200-550 4P   315-400 3959×3564×3330 50.6
PF-1820 Φ1800×2000 1260×2040 800 400-800 4P   630-710 4400×3866×4009 83.21
规格
(mm)
进料口尺寸
(mm)
最大进料粒度
(mm)
处理能力
(t/h)
Φ1000×700 400×730 300 30-70
Φ1000×1050 400×1080 350 50-90
Φ1250×1050 400×1080 350 70-130
Φ1250×1400 400×1430 350 80-180
Φ1320×1500 860×1520 500 100-280
Φ1300×2000 993×20000 500 140-380
Φ1500×2000 830×2040 700 200-550
Φ1800×2000 1260×2040 800 400-800
