【进料粒度】:≤20-≤25mm
【出料粒度】:0.074-0.89mm
【装球量】:1.5-338t
【适用物料】:水泥、硅酸盐制品、化肥、各种矿石以及其他物料。
【应用范围】:广泛用于选矿、建材、化工行业、矿石行业、黑与有色金属选矿以及玻璃陶瓷等生产行业。
球磨机就是一个圆筒,里面放些钢球(当然 钢球的材质可以依据需要不同),然后利用动力将圆筒驱动 使得筒内的物料和钢球相互挤压碰撞,以达到研磨物料的效果和目的。随着社会的发展及节能要求的提高节能球磨机开始被广泛使用。下面就简单介绍下球磨机(节能球磨机)的相关知识。
1、球磨机结构
球磨机由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成。球磨机中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,球磨机筒体内镶有耐磨衬板,具有良好的耐磨性。本机运转平稳,工作可靠。

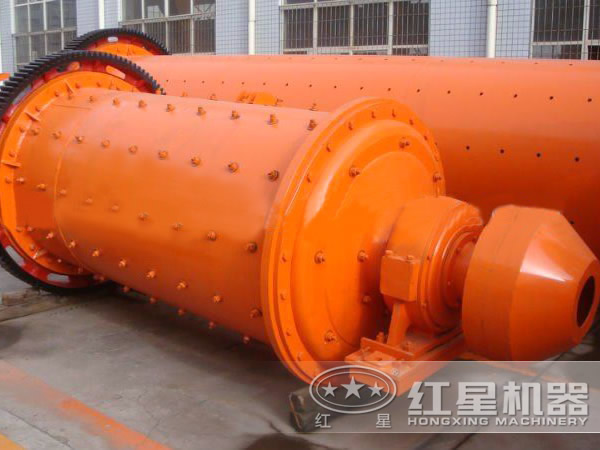

球磨机结构图
2、球磨机的分类
球磨机的分类球磨机常见的分类很多,如果按磨机长度分为:
(1) 短磨机 长径比在2以下时为短磨机,或称球磨机。一般的单仓,用于粗磨或一级磨,也可以将2—3台球磨机串联使用。
(2) 中长磨机 长径比在3左右时为中长磨机。
(3) 长磨机 长径比在4以上时为长磨机或称管磨机。中长磨和长磨,其内部一般分成2—4个仓,在水泥厂用得较多。
球磨机工作原理
节能球磨机改变了原有的磨机结构,使机体,底架一体化,安装时可一次性吊放在基础平面上.主轴承受用双列向心球面滚子轴承,可降低能耗30%。由原来格子式强制排料改为溢流式控制排料,可提高磨细粒度,处理量可增加15-20%.节能球磨机是利用转动轴承代替滑动轴承。
节能球磨机优点:与传统球磨机相比,应用技术的圆锥磨球磨机所匹配的电机功率可降低 18 - 25%,节约润滑油 70%,节约冷却水 90%,综合节能 20% 以上。 正常情况下,8年不用更换主轴承,节省大量维护费用;主轴承润滑采用油脂,便捷干净,免除了重金属污染;使用该产品不改变生产工艺技术参数,不改变磨机的装配尺寸及安装尺寸,既适用现有磨机的节能技术改造,也适用制造新磨机。
节能球磨机的安装:节能球磨机应安装在牢固的混凝土基础上。节能球磨机的基础设计和施工请参看节能球磨机总装图和基础图。为了保证使用过程中节能球磨机各部件的位置精度不发生大的变化,节能球磨机的基础应采用整块式结构。

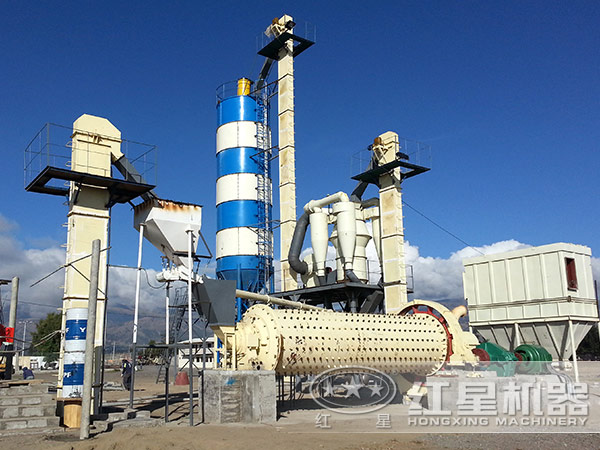

球磨机安装
河南郑州球磨机生产厂家教你选购球磨机
河南郑州球磨机生产厂家太多了,也有好多贸易公司,如果是第一次选购,哪选择一个好的生产厂家也比较困难,不过总体来说,河南郑州仍然是球磨机生产基地,无论质量还是价格都值得购买。
球磨机国际展会
规格型号 | 筒体转速 (r/min) |
装球量 (t) |
进料粒度 (mm) |
出料粒度 (mm) |
产量 (t/h) |
电机功率 (kw) |
总重量 (t) |
Ф900×1800 | 36-38 | 1.5 | <20 | 0.075-0.89 | 0.65-2 | 18.5 | 5.85 |
Ф900×3000 | 36 | 2.7 | <20 | 0.075-0.89 | 1.1-3.5 | 22 | 6.98 |
Ф1200×2400 | 36 | 3 | <25 | 0.075-0.6 | 1.5-4.8 | 30 | 13.6 |
Ф1200×3000 | 36 | 3.5 | <25 | 0.074-0.4 | 1.6-5 | 37 | 14.3 |
Ф1200×4500 | 32.4 | 5 | <25 | 0.074-0.4 | 1.6-5.8 | 55 | 15.6 |
Ф1500×3000 | 29.7 | 7.5 | <25 | 0.074-0.4 | 2-5 | 75 | 19.5 |
Ф1500×4500 | 27 | 11 | <25 | 0.074-0.4 | 3-6 | 110 | 22 |
Ф1500×5700 | 28 | 12 | <25 | 0.074-0.4 | 3.5-6 | 130 | 25.8 |
Ф1830×3000 | 25.4 | 11 | <25 | 0.074-0.4 | 4-10 | 130 | 34.5 |
Ф1830×4500 | 25.4 | 15 | <25 | 0.074-0.4 | 4.5-12 | 155 | 38 |
Ф1830×6400 | 24.1 | 21 | <25 | 0.074-0.4 | 6.5-15 | 210 | 43 |
Ф1830×7000 | 24.1 | 23 | <25 | 0.074-0.4 | 7.5-17 | 245 | 43.8 |
Ф2100×3000 | 23.7 | 15 | <25 | 0.074-0.4 | 6.5-36 | 155 | 45 |
Ф2100×4500 | 23.7 | 24 | <25 | 0.074-0.4 | 8-43 | 245 | 56 |
Ф2100×7000 | 23.7 | 26 | <25 | 0.074-0.4 | 12-48 | 280 | 59.5 |
Ф2200×4500 | 21.5 | 27 | <25 | 0.074-0.4 | 9-45 | 280 | 54.5 |
Ф2200×6500 | 21.7 | 35 | <25 | 0.074-0.4 | 14-26 | 380 | 61 |
Ф2200×7000 | 21.7 | 35 | <25 | 0.074-0.4 | 15-28 | 380 | 62.5 |
Ф2200×7500 | 21.7 | 35 | <25 | 0.074-0.4 | 15-30 | 380 | 64.8 |
Ф2400×3000 | 21 | 23 | <25 | 0.074-0.4 | 7-50 | 245 | 58 |
Ф2400×4500 | 21 | 30 | <25 | 0.074-0.4 | 8.5-60 | 320 | 72 |
Ф2700×4000 | 20.7 | 40 | <25 | 0.074-0.4 | 22-80 | 380 | 95 |
Ф2700×4500 | 20.7 | 48 | <25 | 0.074-0.4 | 26-90 | 480 | 102 |
Ф3200×4500 | 18 | 65 | <25 | 0.074-0.4 | 按工艺条件定 | 630 | 149 |
Ф3600×4500 | 17 | 90 | <25 | 0.074-0.4 | 按工艺条件定 | 850 | 169 |
Ф3600×6000 | 17 | 110 | <25 | 0.074-0.4 | 按工艺条件定 | 1250 | 198 |
Ф3600×8500 | 18 | 131 | <25 | 0.074-0.4 | 45.8-256 | 1800 | 260 |
Ф4000×5000 | 16.9 | 121 | <25 | 0.074-0.4 | 45-208 | 1500 | 230 |
Ф4000×6000 | 16.9 | 146 | <25 | 0.074-0.4 | 65-248 | 1600 | 242 |
Ф4000×6700 | 16.9 | 149 | <25 | 0.074-0.4 | 75-252 | 1800 | 249 |
Ф4500×6400 | 15.6 | 172 | <25 | 0.074-0.4 | 84-306 | 2000 | 280 |
Ф5030×6400 | 14.4 | 216 | <25 | 0.074-0.4 | 98-386 | 2500 | 320 |
Ф5030×8300 | 14.4 | 266 | <25 | 0.074-0.4 | 118-500 | 3300 | 403 |
Ф5500×8500 | 13.8 | 338 | <25 | 0.074-0.4 | 148-615 | 4500 | 525 |
规格型号 | 进料粒度 (mm) |
产量 (t/h) |
Ф900×1800 | <20 | 0.65-2 |
Ф900×3000 | <20 | 1.1-3.5 |
Ф1200×2400 | <25 | 1.5-4.8 |
Ф1200×3000 | <25 | 1.6-5 |
Ф1200×4500 | <25 | 1.6-5.8 |
Ф1500×3000 | <25 | 2-5 |
Ф1500×4500 | <25 | 3-6 |
Ф1500×5700 | <25 | 3.5-6 |
Ф1830×3000 | <25 | 4-10 |
Ф1830×4500 | <25 | 4.5-12 |
Ф1830×6400 | <25 | 6.5-15 |
Ф1830×7000 | <25 | 7.5-17 |
Ф2100×3000 | <25 | 6.5-36 |
Ф2100×4500 | <25 | 8-43 |
Ф2100×7000 | <25 | 12-48 |
Ф2200×4500 | <25 | 9-45 |
Ф2200×6500 | <25 | 14-26 |
Ф2200×7000 | <25 | 15-28 |
Ф2200×7500 | <25 | 15-30 |
Ф2400×3000 | <25 | 7-50 |
Ф2400×4500 | <25 | 8.5-60 |
Ф2700×4000 | <25 | 22-80 |
Ф2700×4500 | <25 | 26-90 |
Ф3200×4500 | <25 | 按工艺条件定 |
Ф3600×4500 | <25 | 按工艺条件定 |
Ф3600×6000 | <25 | 按工艺条件定 |
Ф3600×8500 | <25 | 45.8-256 |
Ф4000×5000 | <25 | 45-208 |
Ф4000×6000 | <25 | 65-248 |
Ф4000×6700 | <25 | 75-252 |
Ф4500×6400 | <25 | 84-306 |
Ф5030×6400 | <25 | 98-386 |
Ф5030×8300 | <25 | 118-500 |
Ф5500×8500 | <25 | 148-615 |
