对辊式破碎机

对辊式破碎机

拨打热线立享优惠
0371-6777 2727
对辊式破碎机

对辊式破碎(双辊破碎机)介绍

对辊式破碎(双辊破碎机)又称为辊式破碎机对辊破碎机对辊破。对辊式破碎机(对辊破)是利用两组单独传动的辊轴,相对旋转产生的挤轧力和磨剪力来破碎物料。 当物料进入机器的破碎腔以后,物料受到转动辊轴的啮力作用,使物料被逼通过两辊之间,同时受到辊轴的挤轧和剪磨,物料即开始碎裂,碎裂后的小颗粒沿着辊子旋转的切线,通过两辊轴的间隙,向机器下方抛出,超过间隙的大颗粒物料,继续被破碎成小颗粒排出。

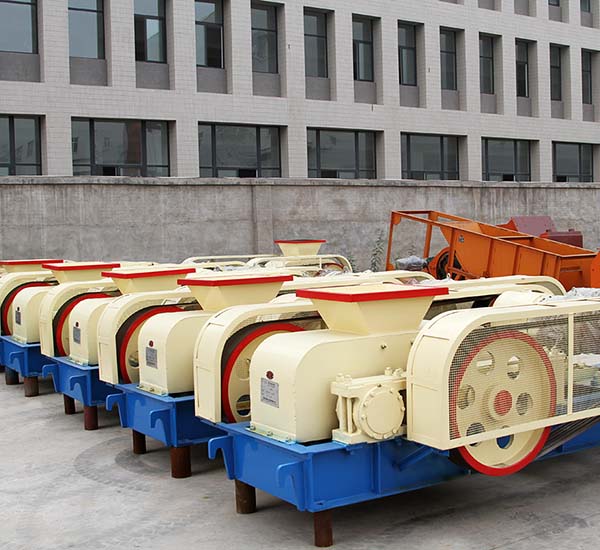

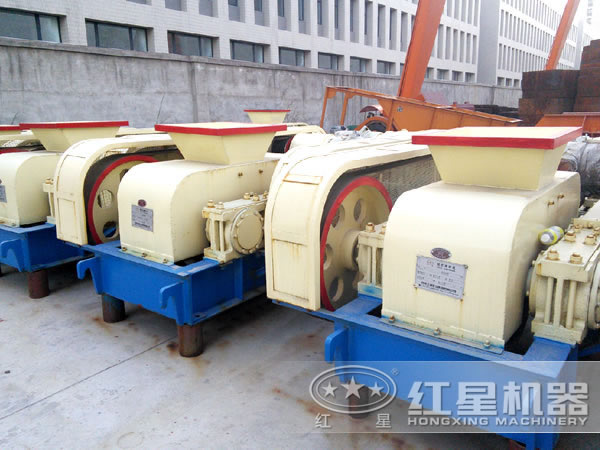

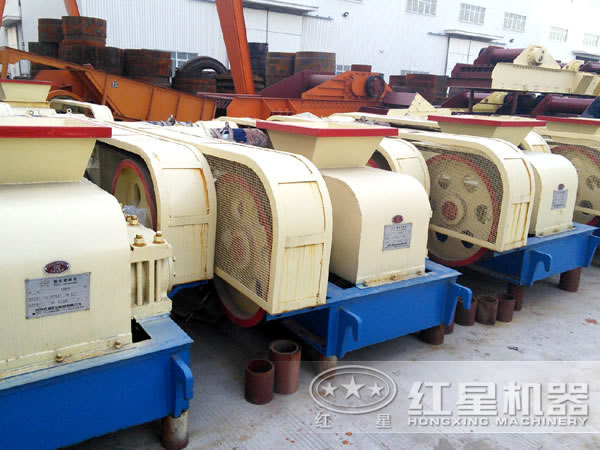

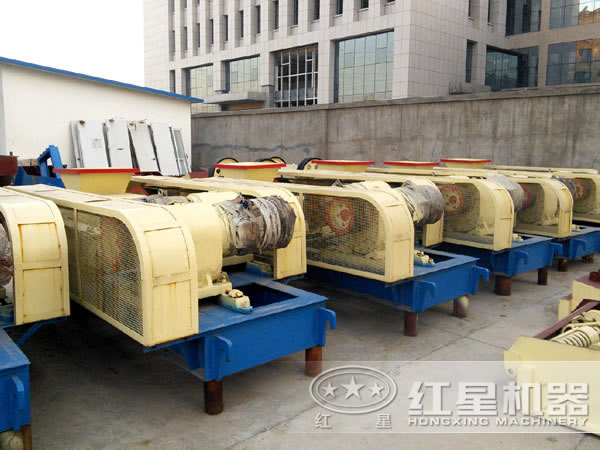

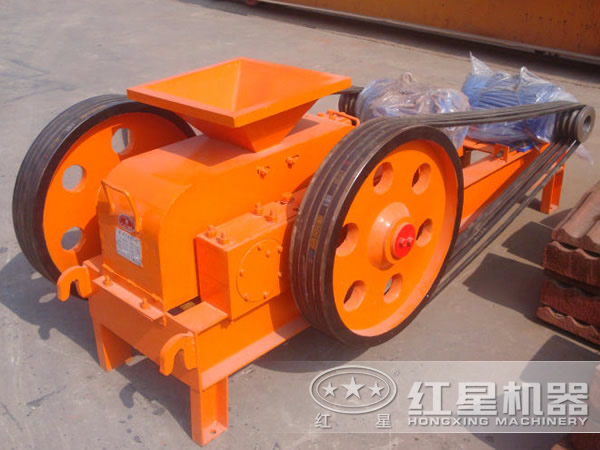

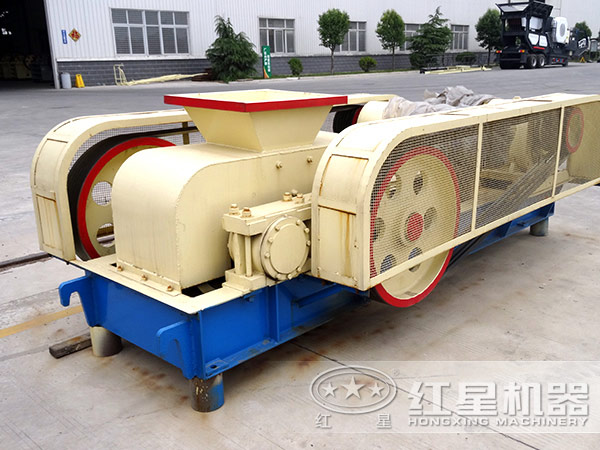

对辊式破碎(双辊破碎机)图片

对辊式破碎机

对辊式破碎机

对辊式破碎机

对辊式破碎机

对辊式破碎机

对辊式破碎机(对辊破、双辊破碎机)的应用范围

对辊式破碎机(对辊破、双辊破碎机)可供选矿,化工,水泥,耐火材料,磨料,建筑材料等工业部门中,细碎高.中硬度以下的矿石,岩石及耐火材料之用。对辊破碎机(对辊破)尤其在耐火材料和采矿行业中比一般破碎机 械更优异的效果.近几年来,还广泛被应用于破碎钢砂等行业.

对辊式破碎机(对辊破)工作原理及结构

1、红星系列对辊式破碎机(对辊破、双辊破碎机主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。

2、出料粒度的调节:两辊轮之间装有楔形或垫片调节装置,楔形装置的顶端装有调整螺栓,当调整螺栓将楔块向上拉起时,楔块将活动辊轮顶离固定轮,即两辊轮间隙变大,出料粒度变大,当楔块向下时,活动辊轮在压紧弹簧的作用下两轮间隙变小,出料粒度变小。垫片装置是通过增减垫片的数量或厚薄来调节出料粒度大小的,当增加垫片时两辊轮间隙变大,当减少垫片时两辊轮间隙变小,出料粒度变小。

3、驱动机构是由两个电动机,通过三角皮带传动到槽轮上拖动辊轮,按照相对方向运动旋转。在破碎物料时,物料从进料口通过辊轮,经碾压而破碎,破碎后的成品从底架下面排出。

4、为了安全,传动部分应根据实际情况自行安装安全罩。

对辊式破碎机结构

对辊式破碎机技术参数

型号 2PG0425 2PG0640 2PG0740 2PG0850 2PG1060 2PG1260 2PG1560
辊直径(mm) Ф400 Ф600 Ф700 Ф800 Ф1000 Ф1200 Ф1500
辊宽(mm) 250 400 400 500 600 600 600
入料粒度(mm) ≤25 ≤25 ≤25 ≤25 ≤30 ≤30 ≤30
排料口(mm) 2-8 2-8 2-8 2-8 2-10 2-10 2-10
处理能力(t/h) 5-10 10-20 15-30 20-40 30-50 40-70 60-110
配动力型号 Y132M-6 Y180L-6 Y200L-4 Y225M-4 Y250M-4 Y315M-6 Y315L-6
电机功率(kw) 5.5×2 15×2 30×2 45×2 55×2 75×2 110×2
总重量(t) 2.2 5.9 9.8 13.5 17.2 28.5 39.3
型号 辊直径(mm) 入料粒度(mm) 处理能力(t/h)
2PG0425 Ф400 ≤25 5-10
2PG0640 Ф600 ≤25 10-20
2PG0740 Ф700 ≤25 15-30
2PG0850 Ф800 ≤25 20-40
2PG1060 Ф1000 ≤30 30-50
2PG1260 Ф1200 ≤30 40-70
2PG1560 Ф1500 ≤30 60-110
