【有效容积】:0.26-30m³
【搅拌器转速】:200-530r/min
【应用范围】:适用于选矿业、各种化工业的搅拌工作等。

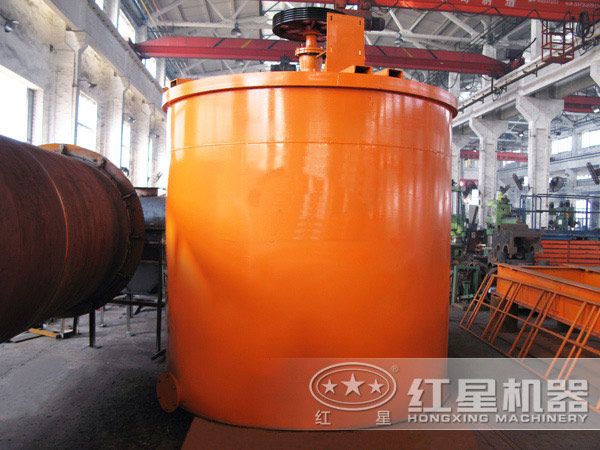

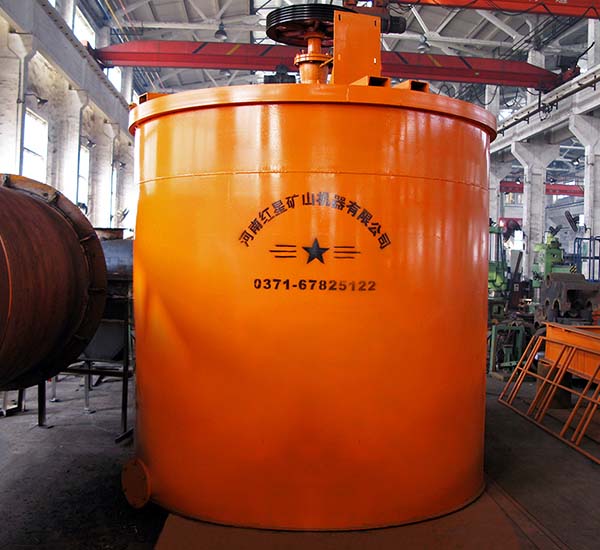

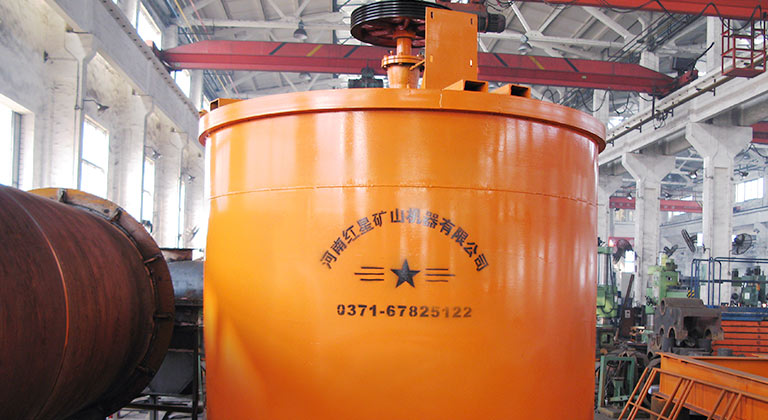

【产品介绍】:搅拌桶适用于选矿业,也可用作各种化工业的搅拌。设备具备了结构紧凑、密封性好、搅拌均匀等特点,并在进料口设置挡灰板,防止水雾反串。
搅拌桶适用于各种金属矿,主要用于浮选前的搅拌,使药剂与矿浆充分混合,是增加药剂反应时间、强化药物反应质量的必要设备。也可用于其他非金属矿物的搅拌,适用于浓度不大于30%(按重量计算)固定成分粒度小于1mm的金属矿物,整个设备具备了性能先进、成品质量稳定、搅拌均匀、出料迅速。
搅拌桶是由电动机三角带传动代动叶轮旋转,将药物和矿浆充分混合均匀,增加药剂反应时间、强化药物反应质量的必要设备,该设备由贮液容器、摆线针轮行星减速器、搅拌浆和旋塞阀、0℃-100℃园盘式温度计等组成。
1、搅拌桶整体采用不锈钢材料,配备活动式挡片,方便进料。
2、搅拌桶的主轴可按用户要求采用固定转速和变频调速,具有混料均匀、不沉淀、无积料, 能对浆料实现充分均匀的搅拌。
3、气动隔膜泵采用压缩空气为动力源,可用来输送各种高含量和含有强磨损型颗粒的物料(如碳化硅微粉), 实现浆料的抽取和输送转移。
4、采用循环过滤管路系统,能分别实现砂浆过滤、砂浆输出及乙二醇输入三个功能,还运用压缩空气疏通管路功能。
5、当搅拌桶工作混合时,机内物料受转子与挡板作用,进行着复合运动,浆叶带用物料沿着机槽内壁做旋转。这使物料在机槽内全方位连续循环翻动,从而达到柔和快速均匀的效果。
6、运转平稳、质量可靠、噪音低、使用寿命长、安装维修方便,外形美观,操作方便等优点。

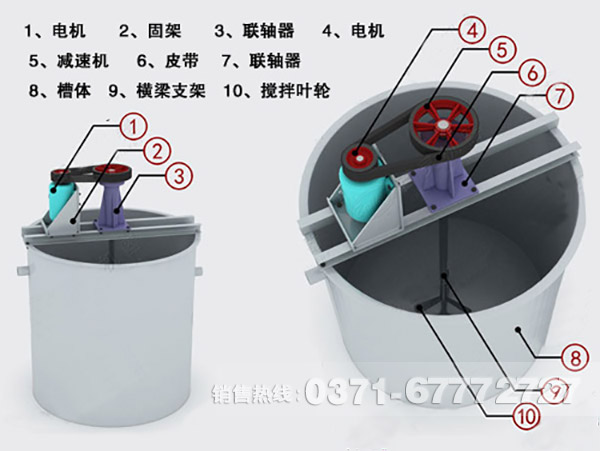

搅拌桶由电动机、叶轮、定子、轴承等部件组成,采用平底桶形辐射循环螺旋叶轮机械搅拌式方法进行搅拌作业。搅拌槽工作时电动机牵引三角带传动装置带动叶轮旋转,矿浆和药剂在叶轮的匀速搅拌作用下实现充分的相互混合,增加药剂对矿浆的反应时间,对药物的反应质量进行强化,从而使物料得到充分的搅拌和混合,为下一阶段的浮选机生产做好必要的准备条件。
类别 | 规格型号 | 槽体尺寸 | 有效容积(m³) | 主轴转速(r/min) | 电机功率 (kw) |
外形尺寸(长×宽×高)(mm) | 总重 (kg) |
|
直径(mm) | 高度(mm) | |||||||
搅拌槽 | XB-10×10 | 1000 | 1000 | 0.58 | 390 | 1.5 | 1130×1130×1521 | 1050 |
XB-12×12 | 1200 | 1200 | 1.18 | 390 | 2.2 | 1130×1330×1721 | 1160 | |
XB-15×15 | 1500 | 1500 | 2.2 | 280 | 3.0 | 1750×1640×2190 | 1270 | |
XB-20×20 | 2000 | 2000 | 5.6 | 210 | 5.5 | 2380×2160×2850 | 1700 | |
XB-25×25 | 2500 | 2500 | 11.2 | 190 | 7.5 | 2990×2720×3540 | 3500 | |
XB-30×30 | 3000 | 3000 | 19 | 140 | 18.5 | 4030×3270×3010 | 5200 | |
XB-35×35 | 3500 | 3500 | 29 | 230 | 30 | 3920×3740×4970 | 6630 | |
XB-40×40 | 4000 | 4000 | 45 | 210 | 37 | 4520×4320×5570 | 7830 | |
提升型 | XBT-10×15 | 1000 | 1500 | 1 | 510 | 2.2 | 1130×1130×2070 | 1250 |
XBT-15×20 | 1500 | 2000 | 2.9 | 400 | 4 | 1636×1768×2785 | 1677 | |
XBT-20×20 | 2000 | 2000 | 5.6 | 312 | 11 | 2180×2220×3015 | 3100 | |
高效吸附槽 | XF-20×20 | 2000 | 2000 | 7.07 | 82.5 | 1.5 | 2032×2032×3595 | 2400 |
XF-25×30 | 2500 | 3000 | 13.5 | 57.6 | 2.2 | 2532×2532×4152 | 3670 | |
XF-30×30 | 3000 | 3000 | 22.97 | 50.0 | 2.2 | 3180×3180×4673 | 5340 | |
XF-35×40 | 3500 | 4000 | 35.6 | 41.0 | 4.0 | 3685×3685×5314 | 7140 | |
XF-40×45 | 4000 | 4500 | 52.78 | 33.5 | 4.0 | 4185×4185×5814 | 9300 | |
XF-45×50 | 4500 | 5000 | 74.75 | 33.5 | 5.5 | 4685×4685×6466 | 10500 | |
XF-50×56 | 5000 | 5600 | 102.1 | 30.6 | 5.5 | 5185×5185×6975 | 12300 | |
XF-55×60 | 5500 | 6000 | 135.4 | 24.4 | 7.5 | 5670×5670×7569 | 13500 |
类别 | 规格型号 | 有效容积(m³) |
搅拌槽 | XB-10×10 | 0.58 |
XB-12×12 | 1.18 | |
XB-15×15 | 2.2 | |
XB-20×20 | 5.6 | |
XB-25×25 | 11.2 | |
XB-30×30 | 19 | |
XB-35×35 | 29 | |
XB-40×40 | 45 | |
提升型 | XBT-10×15 | 1 |
XBT-15×20 | 2.9 | |
XBT-20×20 | 5.6 | |
高效吸附槽 | XF-20×20 | 7.07 |
XF-25×30 | 13.5 | |
XF-30×30 | 22.97 | |
XF-35×40 | 35.6 | |
XF-40×45 | 52.78 | |
XF-45×50 | 74.75 | |
XF-50×56 | 102.1 | |
XF-55×60 | 135.4 |
