【最大入料】:3mm
【处理量】:170-280t/h
【应用物料】:粒度3mm以下的磁铁矿、磁黄铁矿、焙烧矿、钛铁矿等物料。

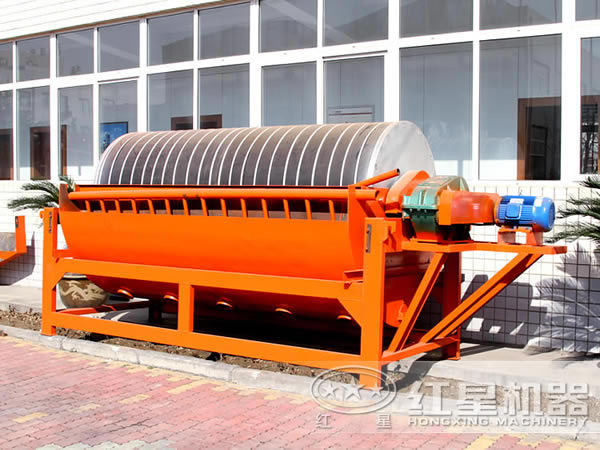

【产品介绍】:永磁筒式磁选机与磁选机的结构相同,都由圆筒、磁系、箱底三个部分组成,设备的配件都是由我公司经心研发而成,具有经久耐用、寿命长等特点。
永磁筒式磁选机是磁选机的一种,除广泛应用于很多领域,比如选矿厂废石回收,钢厂的钢渣处理,水泥厂、电厂、煤炭、港口、建材行业中的原料除铁等以外,还要主用于以几类:
1、贫铁矿经粗碎或中碎后的粗选,排除废石,提高品位,减轻下一道工序的负荷。
2、用于赤铁矿还原闭路焙烧作业中将未充分还原的生矿选别,返回再烧。
3、用于陶瓷行业中将瓷泥中混杂的铁除去,提高陶瓷产品的质量。
4、燃煤矿、铸造型砂、耐火材料以及其它行的需用要的除铁作业
1、永磁筒式磁选机的磁系采用新型高性能磁性材料钦铁硼磁钢及优质银铁氧体材料,由于磁系结构的改进,改善了整体磁场分布曲线,加大了磁场作用深度,可分选粒度上限为450mm。
2、永磁筒式磁选机采用了高强度和高可靠性的机械结构,保证了磁滚筒在各种恶劣环境下的正常工作。
3、实现了磁系在滚筒中的周向位置可以任意调节,即使在不同皮带速度下运行,也可使大块矿石处于较强磁力区内而有利于分选。
4、设备采用磁性较高的稀土钕铁硼磁块和铁氧体磁块组成复合磁系,具有磁场强度高。磁场作用深度大,不易退磁等特性。
5、设备处理能力大、对生产波动的适应性强,选别效果好。并且具有结构简单、处理量大、操作方便、易于维护等优点。
当矿浆经给矿箱给入槽体后,在给矿喷水管的水流作用下,使矿粒呈松散状态进入箱底的给矿区。由于磁场的作用,磁性矿粒发生磁聚,并克服重力等机械力向磁极运动,而被吸引到筒体的表面上。然后随同圆筒一起向上转动。因磁系的极性交替,矿粒发生磁搅拌使机械夹杂的脉石脱落下来,磁性矿粒随圆筒转到磁系边缘较弱处。在卸矿水管喷出的冲洗水流作用下,将它卸到精矿槽中。非磁性或弱磁性矿粒在槽体内快速流动的矿浆流作用下,从底析的尾矿孔排入到尾矿管中。
型号 | 筒体尺寸 (D×L)(mm) |
配用皮带宽度 (mm) |
筒表磁场强度 | 入选粒度(mm) | 处理能力 (t/h) |
XCT465 | 400×650 | 500 | 订做范围 1600-4500高斯 |
<70 | 5 |
XCT565 | 500×650 | 500 | <70 | 10 | |
XCT665 | 600×650 | 500 | <70 | 15 | |
XCT680 | 600×800 | 650 | <80 | 20 | |
XCT780 | 750×800 | 650 | <80 | 25 | |
XCT795 | 750×950 | 800 | <80 | 30 | |
XCT995 | 900×950 | 800 | <80 | 150-210 | |
XCT10115 | 1000×1150 | 1000 | <80 | 350-430 |
型号 | 筒体尺寸 (D×L)(mm) |
处理能力 (t/h) |
XCT465 | 400×650 | 5 |
XCT565 | 500×650 | 10 |
XCT665 | 600×650 | 15 |
XCT680 | 600×800 | 20 |
XCT780 | 750×800 | 25 |
XCT795 | 750×950 | 30 |
XCT995 | 900×950 | 150-210 |
XCT10115 | 1000×1150 | 350-430 |
