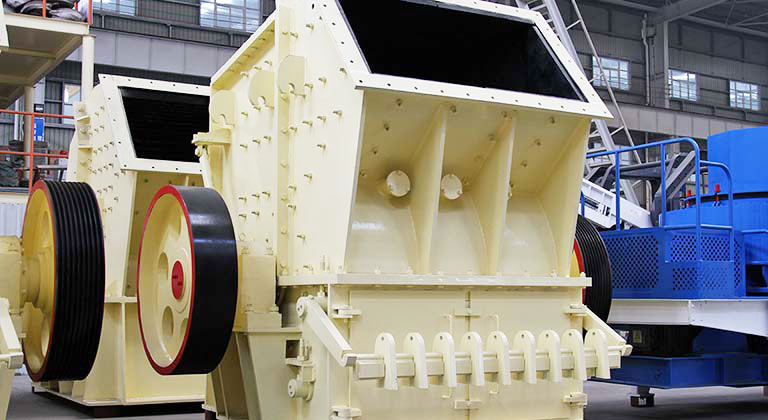

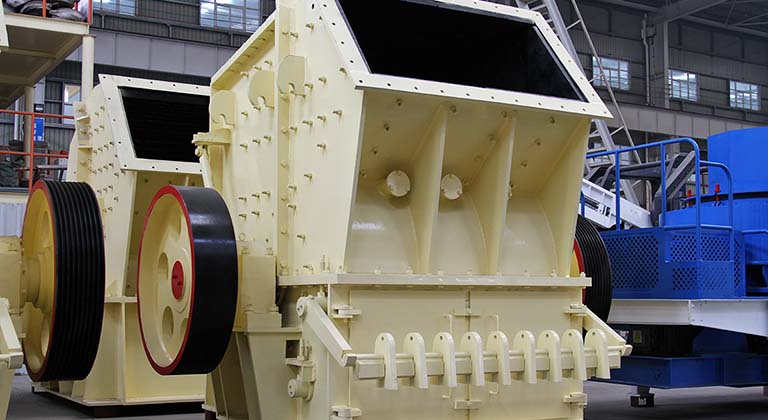

单段破碎机

单段破碎机

拨打热线立享优惠
0371-6777 2727
单段破碎机

单段破碎机介绍

单段破碎机已发展至较为成熟的第四代破碎机械,是目前广泛应用于矿山、化工、冶金、建材、电力等行业的常用的破碎设备。设备的配件不仅具有高的韧性同时具有优良的耐磨性,其耐磨性是Mn13的2-6倍,高铬铸铁的3-5倍。另外,机器可根据用户要求调合理的间隙,改变出料粒度,以满足不同用户的不同需求。

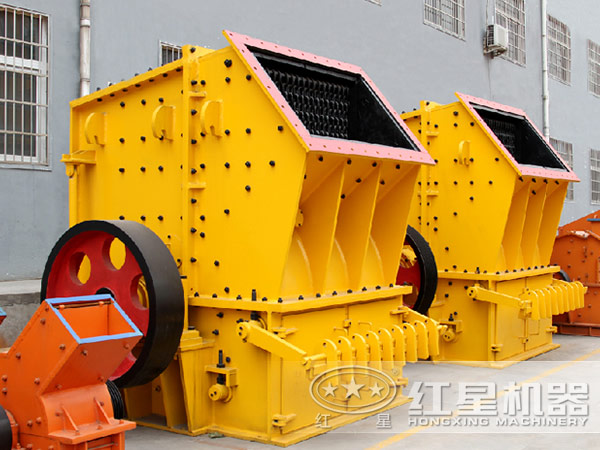

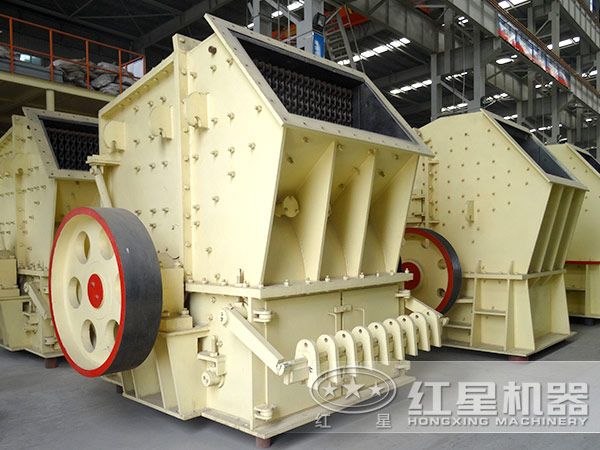

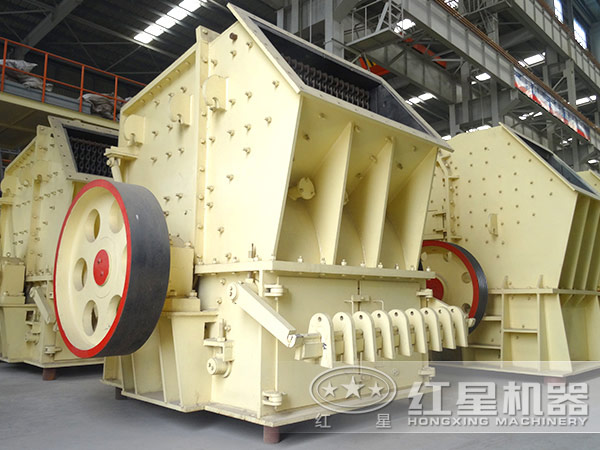

单段破碎机

单段破碎机

单段破碎机

单段破碎机结构组成

主要有转子、反击板、破碎板、排料篦子、保险门、壳体和驱动部分等部件组成。其中破碎板和转子是设备的核心。转它由锤盘、端盘、锤头、主轴、飞轮、胶带轮、轴承和轴承座等组成,主轴采用优质合金材料;破碎板位于转子的正前方,水平中心线以上,由破碎板体上装若干齿板而成,齿板与转子外延夹角,增加了对矿石的冲击剪切作用。

单段破碎机设备优势

1、单段破碎机具有很大的破碎腔和进料口,适宜大块矿石顺利进入。特殊结构的转子能沿整个宽度击打物料,因此破碎效率较一般破碎机高。顺向排料篦子改善了物料的通过条件,在破碎含少量粘土的物料时篦缝不易堵塞。

2、单段破碎机适用于破碎抗压强度<150MPa的石灰石、泥灰岩、砂岩、页岩、石膏、煤等原料。它可以将采场运来的大块矿石一次破碎成建筑用骨料,从而可以取代传统的多段破碎,简化工艺流程、节约基建投资和生产费用。

3、机械采用三腔曲面形破碎腔,使物料打击次数增多,形成空中自身打击,实现石打石解离破碎。使摩擦减少,减少锤头磨损,减少电耗

4、设备具备破碎比大,最大进料粒度可达1.3-1.5m。并且出料粒度在3-150mm范围可调整。

5、单段破碎机作业中出料细,加工骨料粒形好、粉状料≤20%。

单段破碎机工作原理

物料进入破碎腔内,堆放在机内特设的中间托架上,锤头在中间托架的间隙中运行,将物料连续击碎而坠落,坠落的小块经高速运转的锤头进一步打击而细碎,最后经弧形篦板均整合格后卸出。

单段破碎机结构原理图

单段破碎机技术参数

型号 类型 转子直径 进料粒度(mm) 生产粒度(mm) 生产能力(t/h) 配用功率(kw)
DPC140 单转子 1400 ≤800 <3-8 100-140 6P   160-220KW
DPC160 1600 ≤1000 150-240 4P   280-355KW
DPC200 2000 ≤1250 330-420 6P   500-630KW
型号 进料粒度(mm) 生产能力(t/h)
DPC140 ≤800 100-140
DPC160 ≤1000 150-240
DPC200 ≤1250 330-420
