德版颚式破碎机

德版颚式破碎机

拨打热线立享优惠
0371-6777 2727
德版颚式破碎机

德版颚式破碎机介绍

德版颚式破碎机是颚式破碎机的一种,也常被称为颚破,日目前各在冶金、建材、电力等行业的常用的破碎机械设备。用于破碎一般性的脆性、中硬以中硬以上矿石或岩石,如石灰石、泥质粉砂岩、页岩、石膏和煤等,也适合破碎石灰石和粘土质的混合物。

德版颚式破碎机较大的特点是破碎比大,可将大块原矿石一次破碎到符合入磨粒度,与传统的破碎机械相比,可节省一次性投资45%,矿石破碎成本降低约40%,是目前大型矿山的碎矿设备是比较经济可靠的破碎机械。

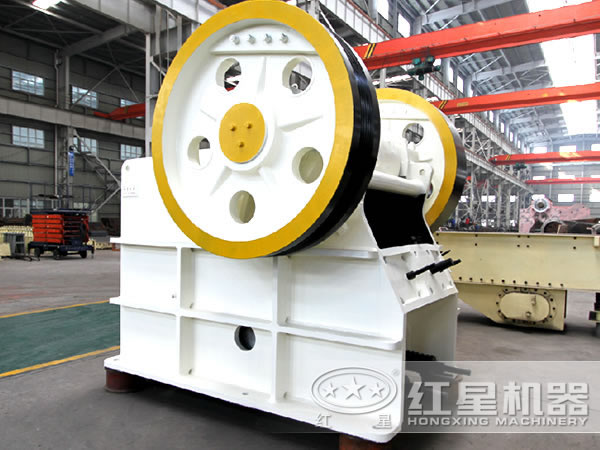

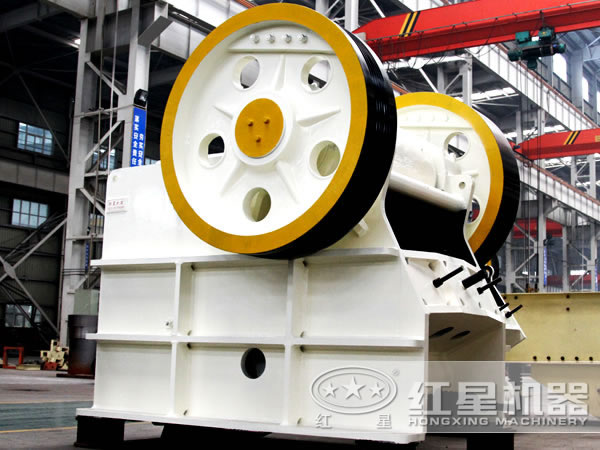

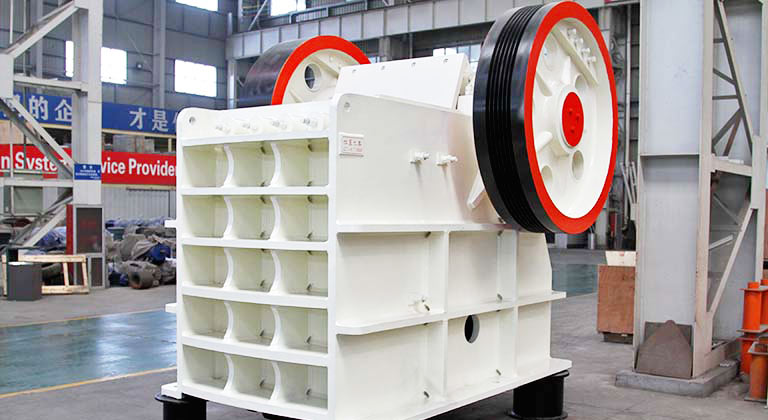

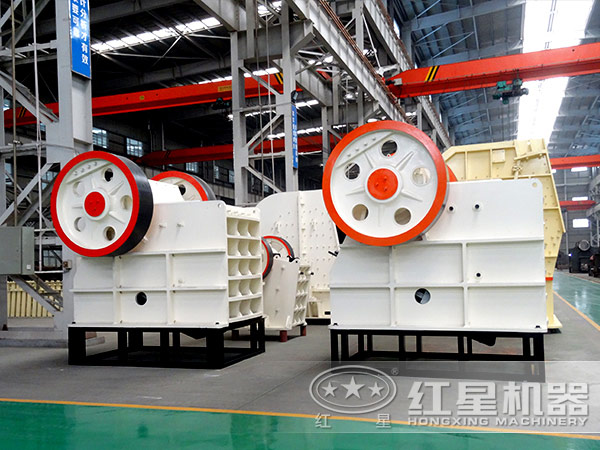

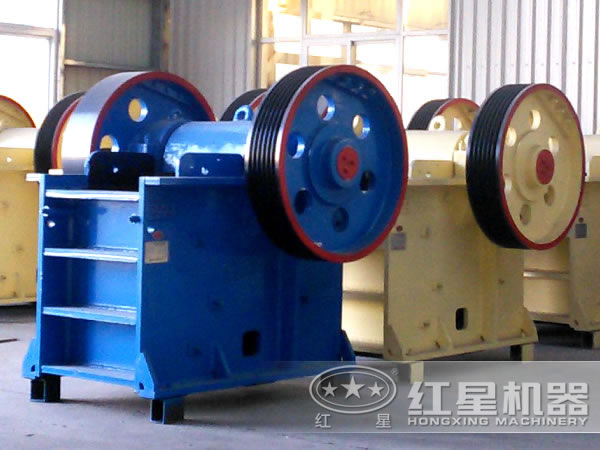

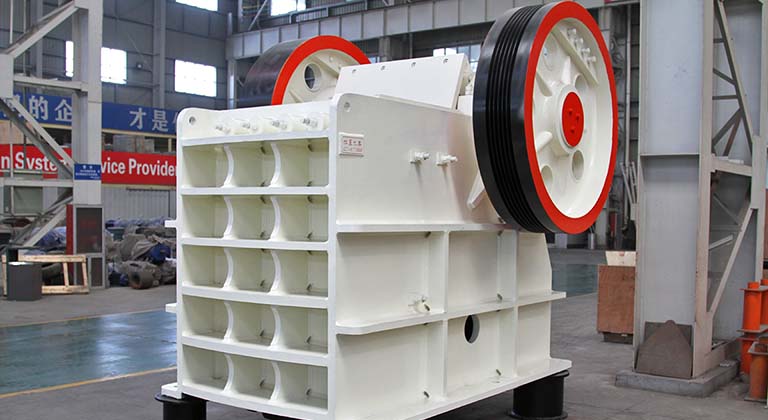

德版颚式破碎机图片

德版颚式破碎机

德版颚式破碎机

德版颚式破碎机

德版颚式破碎机

德版颚式破碎机

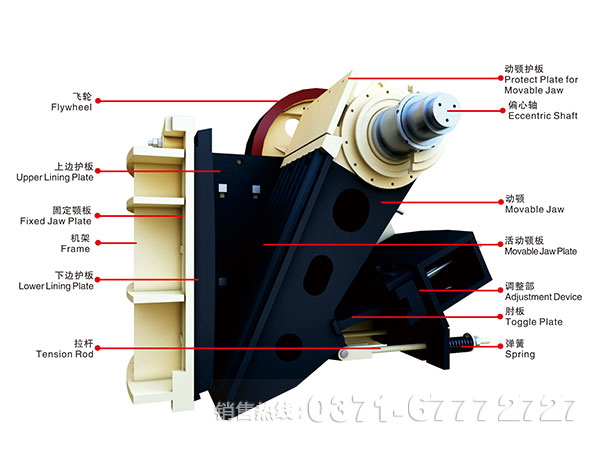

德版颚式破碎机结构

德版颚式破碎机其结构设计合理、部件采用恰当。主要由机架、偏心轴、大皮带轮、飞轮、动颚、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等组成。其中肘板还起到保险作用;颚板采用高强度锰钢,一次成型铸造,具有耐磨、抗压、寿命长等优点。适用破碎大、中、小型石块和相应的物体。

其中德版颚式破碎机的颚板是设备的核心部件,一般采用较高的高猛钢材质制作,耐磨度非常高,大大提高使用寿命,据统计比传统的设备节省达到3倍以上。

德版颚式破碎机

德版颚式破碎机设备优势

1、德版颚式破碎机合理的破碎腔形设计,精准的运动参数,确定了合理的啮合角和行程特性值,提供了更大的破碎冲程、更高的生产率和更大的承载能力,相比之下,产量可提高30%_50%。

2、机械通过对整体结构及配重部分的优化,精确计算分析确定飞轮、槽轮的结构和配重块的重量,有效降低了设备的振动等级,使设备运转更加平稳、可靠。

3、德版颚式破碎机的飞轮采用合理的结构分布,更好地平衡了偏心运转产生的不平衡力,避免因不平衡振动带来的机器损伤,同时节省了安装空间。

4、对设备的颚板齿形进行了力学结构优化,采用分段曲线形颚板和锰钢合金材质,增加了颚板厚度,大大提高了破碎力,有效提高了破碎效率。

5、在润滑过程中迷宫密封结构的交叉间隙由内向外自动填充润滑脂,能有效地防止灰尘或其它细小颗粒进入轴承室污染润滑脂,从而延长润滑脂和设备的使用寿命。

6、德版颚式破碎机应用了液压缸控制调整座前后移动,能够方便、快捷地实现对排料口的调节,极大地方便了现场的操作管理。集中润滑系统无需停机即可对设备进行润滑,降低了人工劳动量,缩短了维护时间。

7、具备操作简单,维修方便,改善了工人的劳动强度。

德版颚式破碎机工作原理

该机械的工作方式为曲动挤压型,电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与其同时物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆、弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出,达到所需产品,大小均匀、合理。

德版颚式破碎机

德版颚式破碎机技术参数

型号 进料口尺寸(mm) 最大进料粒度 (mm) 出料口范围(mm) 处理能力(t/h) 配用电机功率(kw) 外形尺寸
宽×长×高
(L×W×C)(mm)
HD72(57) 460×720 425 45-100 50-120 6P   55 1566×1965×1630
HD86(69) 580×860 500 50-150 60-210 8P  75 1722×1943×1810
HD98(751) 680×980 630 75-175 110-330 8P   110 1960×2470×2180
HD110(912) 850×1100 750 100-200 230-450 6P   132 2381×2775×2500
HD125 950×1250 900 125-225 280-750 8P   160 2600×3320×3120
型号 进料口尺寸
(mm)
最大进料
粒度(mm)
处理能力
(t/h)
HD72(57) 460×720 425 50-120
HD86(59) 580×860 500 60-210
HD98(751) 680×980 630 110-330
HD110(912) 850×1100 750 230-450
HD125 950×1250 900 280-750
