【筒径×筒长】:Φ1.2×8.0m-Φ3.6×28m
【生产能力】:1.9-76.0t/h
【应用范围】:主要用于选矿、建材、冶金、化工等部门烘干一定湿度或粒度的物料。
【产品介绍】:河沙烘干机经过许多年优化和创新研制而成、是一种处理大量物料的干燥器,主要用于烘干一定湿度或粒度的物料。

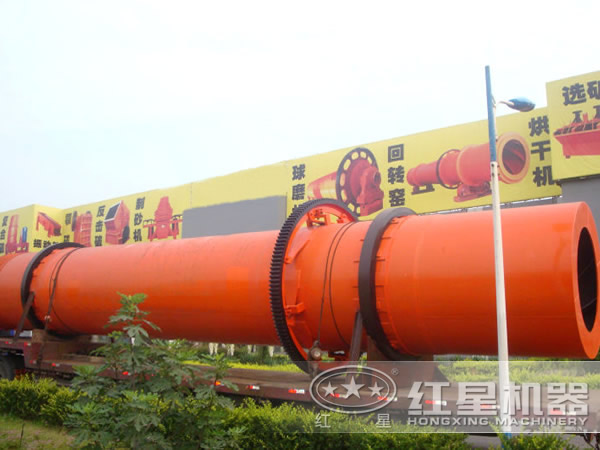

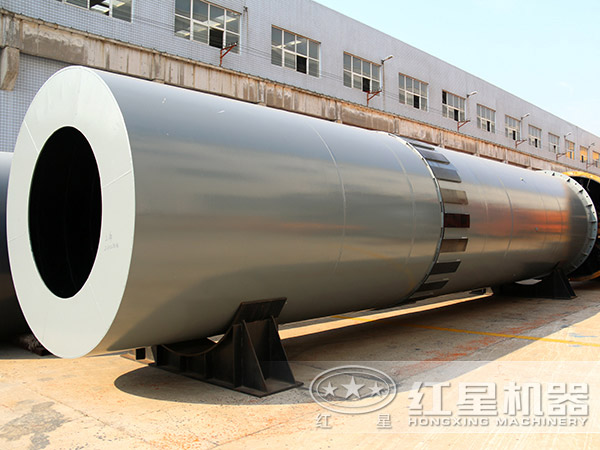

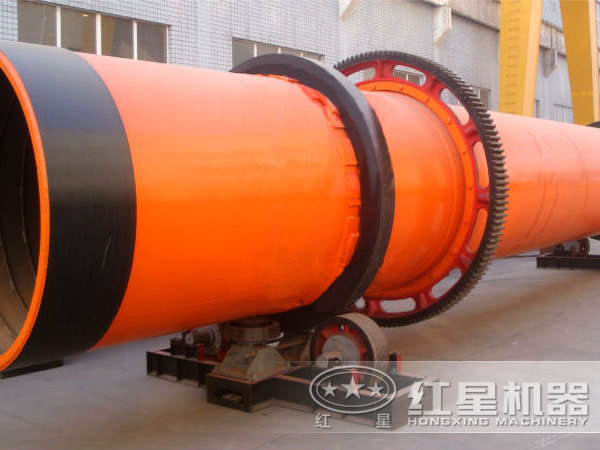

河沙烘干机是新型烘干设备,也称为河砂烘干机。与普通的烘干机器大小相同。该设备采用自动装置,其筒体采用转筒式,不锈钢制作工业,耐磨、耐腐蚀。河沙烘干机的热源来自燃烧装置,产生的热能量通过热风方式在筒体内与湿料进行充分接触,从而达到烘干的目的。
河沙烘干机设备被广泛应用煤炭行业煤泥、原煤、浮选精煤、混合精煤等物料的干燥;以及化工行业非热敏性物料的干燥。
河沙物料介绍
河沙是天然石在自然状态下,经水的作用力长时间反复冲撞、摩擦产生的,其成份较为复杂、表面有一定光滑性,杂质含量多的非金属矿石。同时,河沙对建筑业有着较大的贡献。但是海沙则相反,海沙中常混有贝壳和盐分,大部分海沙含有过量氯离子,会腐蚀钢筋混凝土当中的钢筋,最终导致建筑结构的破坏,在一定程度上会缩短建筑物的安全使用寿命
1、河沙烘干机采用微机自动控制,并进行数字显示跟踪,改变传统的劳动力密集型,减少了人工的投入,体现了科学生产。
2、利用热能源充分,最高进气温度为850摄氏度,热源利用率在90%以上,保温效果好。减少烘干所用的时间,烘干效果更好。
3、河沙烘干机操作环境好,简化以往繁杂的生产流程,有利于安全文明的进行自动化生产。
4、河沙烘干机在总投资方面比普通烘干设备节省30%。此外,电机功率高,减少了用电时间。

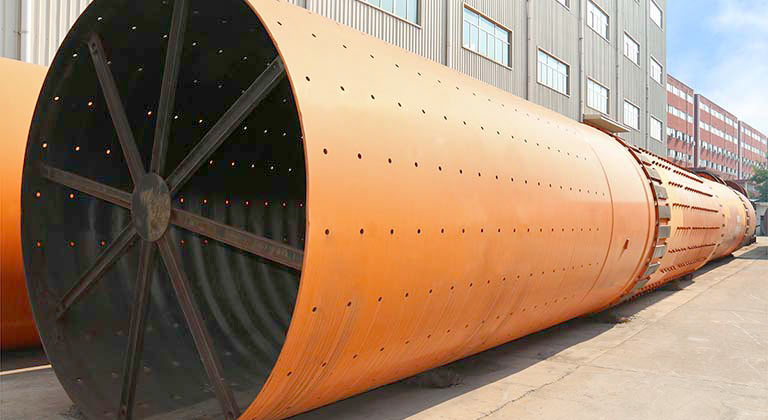

河沙烘干机(河砂烘干机)采用顺流式加热方式。因此需要烘干物料,从进料箱、进料溜时入筒体,即被螺旋抄推向后。由工业烘干机倾斜放置,物料一方面在重力和回转作用下流向后端,另一方面物料被抄板反复抄起,带至上端再不断地扬撒下来。使物料在筒体形成均匀的幕帘,充分与筒内的热气流进行热交换。由于物料反复扬撒,所含的水分逐渐被被烘干,从而达到烘干的目的。
规格(m) (直径×长度) |
筒体容积 (m³) |
生产能力 (t/h) |
安装斜度 (%) |
最高进气温度 (℃) |
主电动机 (kw) |
总重量 (t) |
Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
间接传热烘干机
筒径×筒长 项目 | 外筒内径(mm) | 内筒内径(mm) | 筒体长度(m) | 筒体容积(m³) | 筒体斜度 | 扬料板型式 | 最高进气温度(℃) | 外形尺寸(m) |
Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升举式 | 850 | 16.2×2.7×2.7 |
Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升举式 | 850 | 22.5×2.7×2.7 |
Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升举式 | 850 | ---- |
Φ2.2×23m | 23 | 63.61 | ||||||
Φ2.2×25m | 25 | 69.15 |
规格(m) (直径×长度) |
生产能力 (t/h) |
最高进气温度 (℃) |
Φ1.2×8.0 | 1.9-2.4 | 700-800 |
Φ1.2×10 | 2.4-3.0 | 700-800 |
Φ1.5×12 | 4.5-5.7 | 700-800 |
Φ1.5×14 | 5.3-6.6 | 700-800 |
Φ1.5×15 | 5.7-7.1 | 700-800 |
Φ1.8×12 | 6.5-8.1 | 700-800 |
Φ1.8×14 | 7.6-9.5 | 700-800 |
Φ2.2×12 | 9.7-12.2 | 700-800 |
Φ2.2×14 | 11.4-14.2 | 700-800 |
Φ2.2×16 | 13.0-16.2 | 700-800 |
Φ2.4×14 | 13.5-16.9 | 700-800 |
Φ2.4×18 | 17.4-21.7 | 700-800 |
Φ2.4×20 | 19.3-24.1 | 700-800 |
Φ2.4×22 | 21.2-26.5 | 700-800 |
Φ2.6×24 | 27.2-34.0 | 700-800 |
Φ3.0×20 | 30.1-37.7 | 700-800 |
Φ3.0×25 | 37.7-47.1 | 700-800 |
Φ3.2×25 | 42.9-53.6 | 700-800 |
Φ3.6×28 | 60.8-76.0 | 700-800 |
间接传热烘干机
筒径×筒长 项目 |
内筒内径 (mm) |
最高进气 温度(℃) |
Φ1.5×15m | 500 | 850 |
Φ1.5×17m | ||
Φ1.5×19m | ||
Φ1.8×21m | 650 | 850 |
Φ1.8×23m | ||
Φ1.8×25m | ||
Φ2.2×21m | 800 | 850 |
Φ2.2×23m | ||
Φ2.2×25m |
