铁矿石磁选机

铁矿石磁选机

拨打热线立享优惠
0371-6777 2727
铁矿石磁选机

铁矿石磁选机介绍

铁矿石磁选机也称为铁矿干选磁选机,它们都称为磁选机一种,是我公司机是专门为重物料在磁选以及介质选煤厂回收磁性介质设计的全逆流筒式磁选设备。其磁场分布特征有利于微细粉回收,巧妙设计了分选设备中产生合理矿浆流向的相应结构,使磁性矿物的回收率大大提高。

铁矿石是钢铁生产企业的重要原材料,天然矿石(铁矿石)经过破碎、磨碎、磁选、浮选、重选等程序逐渐选出铁,是含有铁元素或铁化合物能够经济利用的矿物集合体。

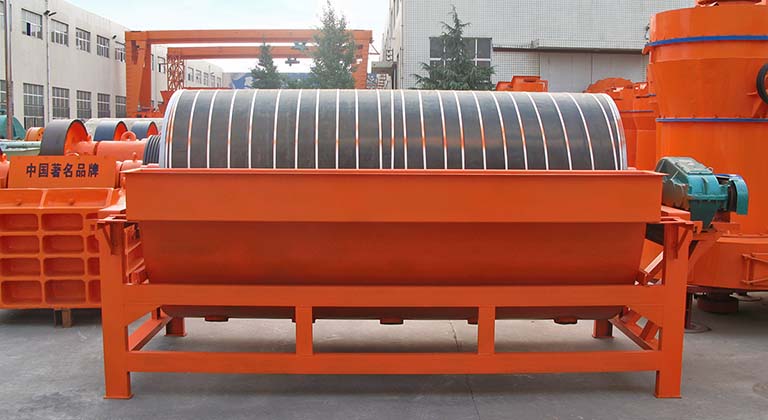

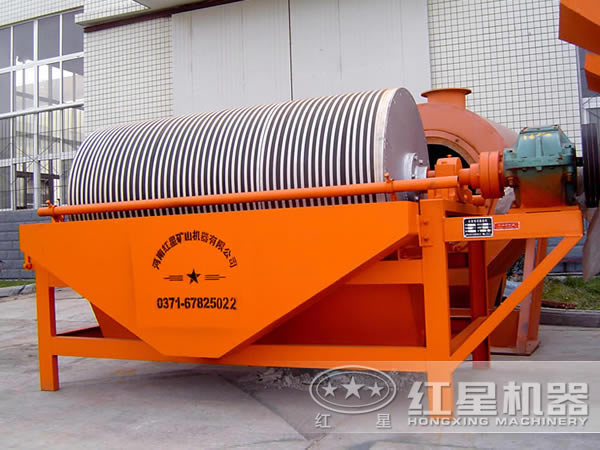

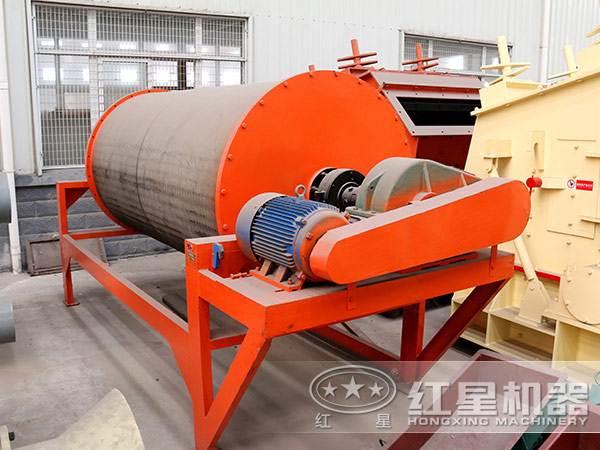

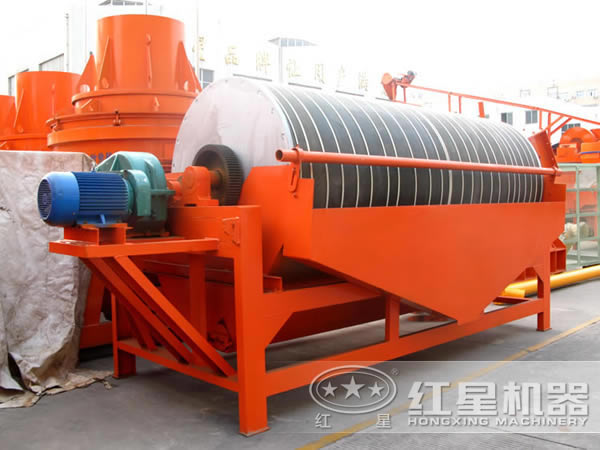

铁矿石磁选机图片

铁矿石磁选机

铁矿石磁选机

铁矿石磁选机

铁矿石磁选机

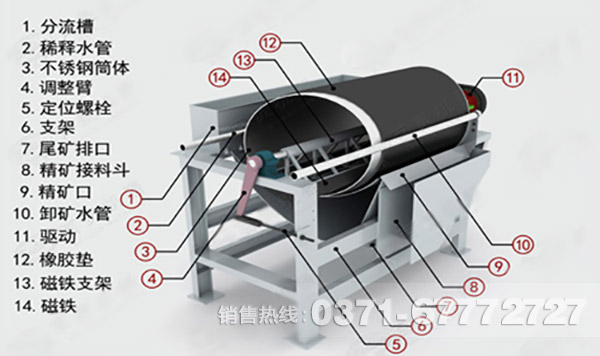

铁矿石磁选机结构部件

1、滚筒:滚筒是铁矿石磁选机的重要组成部分,滚筒由2-3mm不锈钢板卷焊成筒,端盖为铸铝件,用不锈钢螺钉和筒相连。滚筒的磁路设计独特,能连续不断地将磁性物料与非磁性物料进行分离。

2、磁系:铁矿石磁选机的磁系,采用优质铁氧体材料或与稀土磁钢复合而成,磁系类型磁选机有两种类型的磁系,即开放磁系和闭合磁系。弱磁场磁选机一般采用开放性磁系,强磁场磁选机采用闭合性磁系。

3、槽体:铁矿石磁选机槽体是进行磁选的主要工作区,其槽体的工作区域用不锈钢板制造,机架和槽体的其他部分用普通钢材焊接。根据矿浆的给入方向和滚筒的转向槽体有顺流型、逆流型和半逆流槽体。

铁矿石磁选机性能优势

1、由于铁矿石磁选机选矿不需要用水,即可进行磁选作业,解决了我国干旱缺水地区的生产需要,从而推进了我国贫困缺水地区的磁选生产。

2、铁矿石磁选机采用包裹式开放磁系,物料不裹团,无堵塞现象。

3、使用过程中,设备运转平稳、工作可靠,对物料的给矿料度、浓度和品位波动适应性强。

4、铁矿石磁选机处理能力也非常大,比如适用于粒度0.1-3mm的磁铁矿、磁黄铁矿、焙烧矿、钛铁矿等物料的干式或湿式磁选。

铁矿石磁选机工作原理

依据各种矿物不同的比磁化系数进行矿物分选,进入分选区时,在磁场磁力作用下,磁性物质被吸附在滚筒表面,并随着滚筒一起转动。磁极的极性沿圆筒旋转方向是交替排列的,并且在工作时固定不动,在磁筒转动时产生磁搅现象,非磁性和弱磁性颗在磁筒转动过程中脱落,磁性颗粒在磁场内受磁力作用吸附在滚筒表面,被带磁系边缘磁力较弱处卸在精矿槽中,即精矿。

 铁矿石磁选机工作原理

铁矿石磁选机技术参数

型号 筒径(mm) 筒长(mm) 圆筒转速(r/min) 给料粒度(mm) 处理量(t/h) 功率(kw)
CTB6012 600 1200 <35 2-0 10-20 1.5
CTB6018 600 1800 <35 2-0 15-30 2.2
CTB7518 750 1800 <35 2-0 20-45 2.2
CTB9018 900 1800 <35 3-0 40-60 3
CTB9021 900 2100 <35 3-0 45-60 3
CTB9024 900 2400 <28 3-0 45-70 4
CTB1018 1050 1800 <20 3-0 50-75 5.5
CTB1021 1050 2100 <20 3-0 50-100 5.5
CTB1024 1050 2400 <20 3-0 60-120 5.5
CTB1218 1200 1800 <18 3-0 80-140 5.5
CTB1224 1200 2400 <18 3-0 85-180 7.5
CTB1230 1200 3000 <18 3-0 100-180 7.5
CTB1530 1500 3000 <14 3-0 170-280 11
型号 给料粒度
(mm)
处理量
(t/h)
CTB6012 2-0 10-20
CTB6018 2-0 15-30
CTB7518 2-0 20-45
CTB9018 3-0 40-60
CTB9021 3-0 45-60
CTB9024 3-0 45-70
CTB1018 3-0 50-75
CTB1021 3-0 50-100
CTB1024 3-0 60-120
CTB1218 3-0 80-140
CTB1224 3-0 85-180
CTB1230 3-0 100-180
CTB1530 3-0 170-280
