振动给料机(喂料机)介绍

喂料机又被称为振动给料机,因各地的习惯不同,叫法有所差异,喂料机的本质及作用和给料机基本相同,它们都是将物料由储料仓或储料装置中均匀、定量、连续地供给到受料装置中。常见的给料机(喂料机)有电磁振动给料机、棒条振动给料机、螺旋给料机。

振动给料机(喂料机)主要由振动机架、弹簧、振动器、电机振动架及电机等组成。红星公司主要生产的振动给料机有:GZD型振动给料机、ZSW型振动给料机、GZZ型型振动给料机。

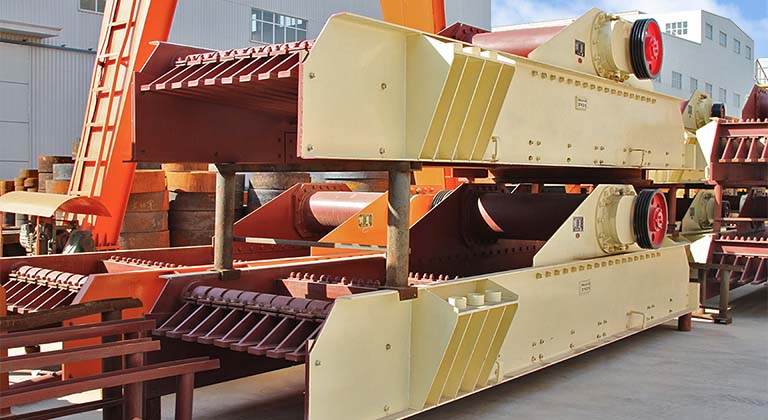

振动给料机(喂料机)图片

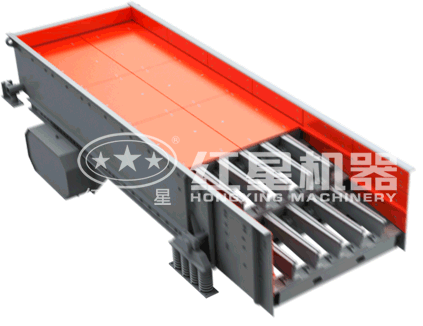

给料机/喂料机产品图片

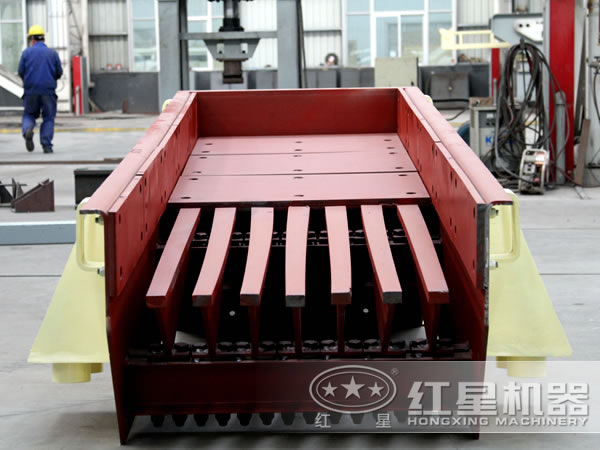

给料机/喂料机产品图片

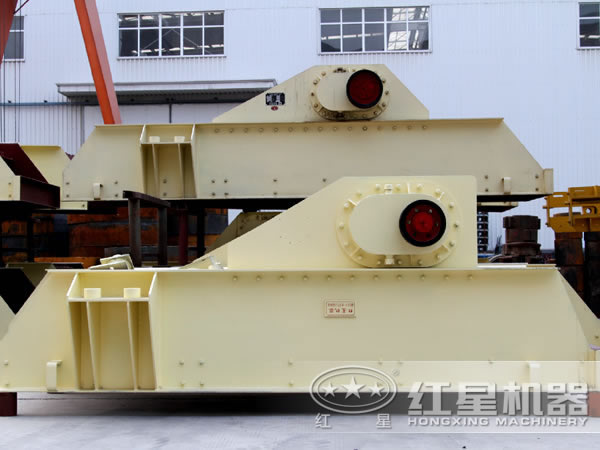

给料机/喂料机产品图片

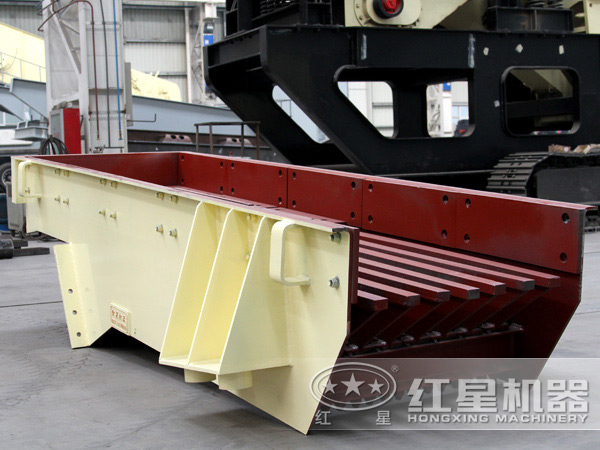

给料机/喂料机产品图片

振动给料机(喂料机)性能特点

我公司生产的振动给料机系列直线振动给料机,具有振动平稳、工作可靠、寿命长等特点,可为 破碎机械连续、均匀喂料,并对物料进行筛分,广泛用于选矿、建材、硅酸盐和化学工业中的破碎、筛分联合设备中。

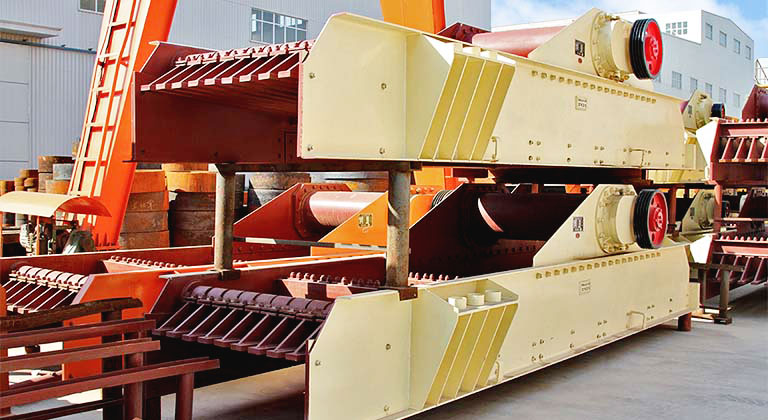

振动给料机(喂料机)

振动给料机(喂料机)工作原理

GZD型振动给料机(喂料机)主要由振动机架、振动电动机、弹簧、支承座及耐磨衬板等组成。由于振动电动机的启动,使机架在支承弹簧上作强制振动,物料则以此振动为动力,在料槽上作滑动及抛掷运动,从而使物料前移而达到给料目的。
ZSW型振动给料机主要由振动机架、弹簧、振动器、电机振动架及电机等组成。激振器个是由二特定位置的偏心轴以齿轮相啮合组成,装配时必须使两齿轮按标记相啮合,通过电机驱动,使两偏心轴旋转,从而产生巨大合成的直线激振力,使机体在支承弹簧上作强制振动,物料则以此振动为动力,在料槽上作滑动及抛掷运动,从而使物料前移而达到给料目的。当物料通过槽体上的筛条时,较小的料可通过筛条间隙而落下,可不经过下道的破碎工序,起了筛分的效果。

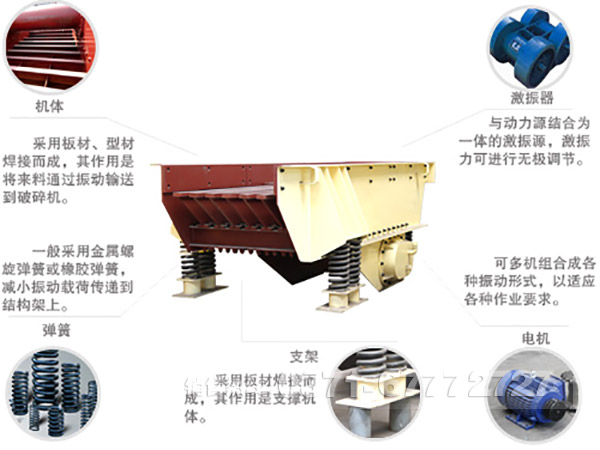

振动给料机原理图

振动给料机技术参数

型号 最大进料粒度 (mm) 处理能力 (t/h) 电动机功率 (kw) 安装倾角 (°) 槽体尺寸 (mm) 外形尺寸 (长×宽×高)(mm)
GZD-650×2300 300 80-100 2×1.1 10-20 650×2300 2300×1360×780
GZD-750×2500 350 100-130 2×1.5 10-20 750×2500 2500×1460×780
GZD-850×3000 400 120-150 2×3 10-20 850×3000 3110×1800×1600
GZD-1000×3600 500 150-200 2×3.7 10-20 1000×3600 3850×1950×1630
GZD-1100×3600 580 240-300 2×3.7 10-20 1100×3600 3600×2050×1660
GZD-1300×3600 650 450-600 2×7.5 10-20 1300×3600 3900×2350×1750
GZD-1500×3600 1050 450-1000 2×7.5 10-20 1500×3600 3900×2000×1750
GZD-2000×3600 1200 550-1000 2×10 10-20 2000×3600 3600×2000×1750
GZD-2500×5000 1500 650-1500 2×18 10-20 2500×5000 5000×2500×1800
ZSW-380×95 500 100-180 8p 11 0-10 3800×960 3920×1640×1320
ZSW-490×110 630 150-400 6p 15 0-10 4900×1100 4980×1830×1320
ZSW-490×130 750 400-700 6p 22 0-10 4900×1300 4980×2580×2083
ZSW-600×130 750 400-700 4p 22 0-10 6000×1300 6082×2580×2083
ZSW-600×150 800 500-900 4p 30 0-10 6000×1500 6086×2662×1912
ZSW-600×180 900 700-1300 4p 37 0-10 6000×1800 6310×3262×2230
ZSW-600×200 1200 800-1500 4p 55 0-10 6000×2000 6310×3462×2230

注:产量根据不同物料,进料粒度等因素其结果将有所不同

型号 最大进料粒度 (mm) 处理能力 (t/h)
GZD-650×2300 300 80-100
GZD-750×2500 350 100-130
GZD-850×3000 400 120-150
GZD-1000×3600 500 150-200
GZD-1100×3600 580 240-300
GZD-1300×3600 650 450-600
GZD-1500×3600 1050 450-1000
GZD-2000×3600 1200 550-1000
GZD-2500×5000 1500 650-1500
ZSW-380×95 500 100-180
ZSW-490×110 630 150-400
ZSW-490×130 750 400-700
ZSW-600×130 750 400-700
ZSW-600×150 800 500-900
ZSW-600×180 900 700-1300
ZSW-600×200 1200 800-1500

注:产量根据不同物料,进料粒度等因素其结果将有所不同
