【进料粒度】:≤20-≤25mm
【出料粒度】:0.074-0.89mm
【装球量】:1.5-338t
【适用物料】:水泥、硅酸盐制品、化肥、各种矿石以及其他物料。
【应用范围】:广泛用于选矿、建材、化工行业、矿石行业、黑与有色金属选矿以及玻璃陶瓷等生产行业。

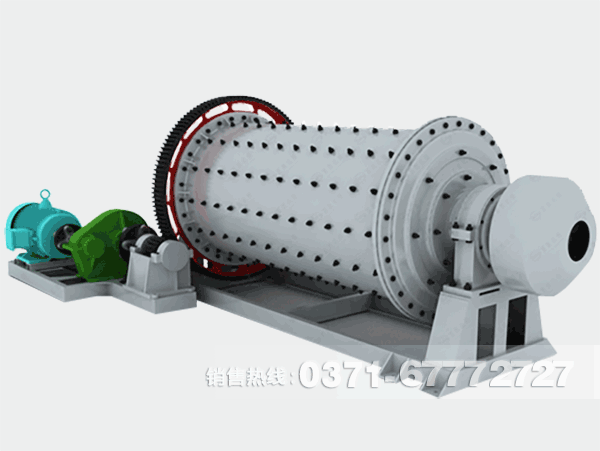

节能球磨机本机由给料部、出料部、回转不、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成。中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性。本机运转平稳,工作可靠。

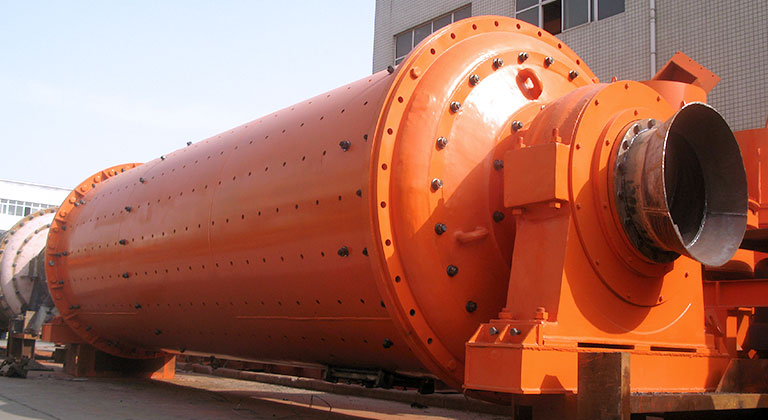

我公司生产的节能球磨机为卧式筒形旋转装置,外沿齿轮传动,两仓,格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用。物料在第一仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。粉状物通过卸料箅板排出。
节能球磨机相较于传统球磨机所匹配电机功率可降低18-25%,节约润滑油 70%,节约冷却水 90%,综合节能 20% 以上。正常情况下,十年不用更换主轴承,节省大量维护费用,省工省时;主轴承润滑采用油脂,便捷干净,免除了重金属污染;使用该产品不改变生产工艺技术参数,不改变磨机的装配尺寸及安装尺寸,既适用现有磨机的节能技术改造,也适用制造新磨机。
规格型号 | 筒体转速 (r/min) |
装球量 (t) |
进料粒度 (mm) |
出料粒度 (mm) |
产量 (t/h) |
电机功率 (kw) |
总重量 (t) |
Ф900×1800 | 36-38 | 1.5 | <20 | 0.075-0.89 | 0.65-2 | 18.5 | 5.85 |
Ф900×3000 | 36 | 2.7 | <20 | 0.075-0.89 | 1.1-3.5 | 22 | 6.98 |
Ф1200×2400 | 36 | 3 | <25 | 0.075-0.6 | 1.5-4.8 | 30 | 13.6 |
Ф1200×3000 | 36 | 3.5 | <25 | 0.074-0.4 | 1.6-5 | 37 | 14.3 |
Ф1200×4500 | 32.4 | 5 | <25 | 0.074-0.4 | 1.6-5.8 | 55 | 15.6 |
Ф1500×3000 | 29.7 | 7.5 | <25 | 0.074-0.4 | 2-5 | 75 | 19.5 |
Ф1500×4500 | 27 | 11 | <25 | 0.074-0.4 | 3-6 | 110 | 22 |
Ф1500×5700 | 28 | 12 | <25 | 0.074-0.4 | 3.5-6 | 130 | 25.8 |
Ф1830×3000 | 25.4 | 11 | <25 | 0.074-0.4 | 4-10 | 130 | 34.5 |
Ф1830×4500 | 25.4 | 15 | <25 | 0.074-0.4 | 4.5-12 | 155 | 38 |
Ф1830×6400 | 24.1 | 21 | <25 | 0.074-0.4 | 6.5-15 | 210 | 43 |
Ф1830×7000 | 24.1 | 23 | <25 | 0.074-0.4 | 7.5-17 | 245 | 43.8 |
Ф2100×3000 | 23.7 | 15 | <25 | 0.074-0.4 | 6.5-36 | 155 | 45 |
Ф2100×4500 | 23.7 | 24 | <25 | 0.074-0.4 | 8-43 | 245 | 56 |
Ф2100×7000 | 23.7 | 26 | <25 | 0.074-0.4 | 12-48 | 280 | 59.5 |
Ф2200×4500 | 21.5 | 27 | <25 | 0.074-0.4 | 9-45 | 280 | 54.5 |
Ф2200×6500 | 21.7 | 35 | <25 | 0.074-0.4 | 14-26 | 380 | 61 |
Ф2200×7000 | 21.7 | 35 | <25 | 0.074-0.4 | 15-28 | 380 | 62.5 |
Ф2200×7500 | 21.7 | 35 | <25 | 0.074-0.4 | 15-30 | 380 | 64.8 |
Ф2400×3000 | 21 | 23 | <25 | 0.074-0.4 | 7-50 | 245 | 58 |
Ф2400×4500 | 21 | 30 | <25 | 0.074-0.4 | 8.5-60 | 320 | 72 |
Ф2700×4000 | 20.7 | 40 | <25 | 0.074-0.4 | 22-80 | 380 | 95 |
Ф2700×4500 | 20.7 | 48 | <25 | 0.074-0.4 | 26-90 | 480 | 102 |
Ф3200×4500 | 18 | 65 | <25 | 0.074-0.4 | 按工艺条件定 | 630 | 149 |
Ф3600×4500 | 17 | 90 | <25 | 0.074-0.4 | 按工艺条件定 | 850 | 169 |
Ф3600×6000 | 17 | 110 | <25 | 0.074-0.4 | 按工艺条件定 | 1250 | 198 |
Ф3600×8500 | 18 | 131 | <25 | 0.074-0.4 | 45.8-256 | 1800 | 260 |
Ф4000×5000 | 16.9 | 121 | <25 | 0.074-0.4 | 45-208 | 1500 | 230 |
Ф4000×6000 | 16.9 | 146 | <25 | 0.074-0.4 | 65-248 | 1600 | 242 |
Ф4000×6700 | 16.9 | 149 | <25 | 0.074-0.4 | 75-252 | 1800 | 249 |
Ф4500×6400 | 15.6 | 172 | <25 | 0.074-0.4 | 84-306 | 2000 | 280 |
Ф5030×6400 | 14.4 | 216 | <25 | 0.074-0.4 | 98-386 | 2500 | 320 |
Ф5030×8300 | 14.4 | 266 | <25 | 0.074-0.4 | 118-500 | 3300 | 403 |
Ф5500×8500 | 13.8 | 338 | <25 | 0.074-0.4 | 148-615 | 4500 | 525 |
规格型号 | 进料粒度 (mm) |
产量 (t/h) |
Ф900×1800 | <20 | 0.65-2 |
Ф900×3000 | <20 | 1.1-3.5 |
Ф1200×2400 | <25 | 1.5-4.8 |
Ф1200×3000 | <25 | 1.6-5 |
Ф1200×4500 | <25 | 1.6-5.8 |
Ф1500×3000 | <25 | 2-5 |
Ф1500×4500 | <25 | 3-6 |
Ф1500×5700 | <25 | 3.5-6 |
Ф1830×3000 | <25 | 4-10 |
Ф1830×4500 | <25 | 4.5-12 |
Ф1830×6400 | <25 | 6.5-15 |
Ф1830×7000 | <25 | 7.5-17 |
Ф2100×3000 | <25 | 6.5-36 |
Ф2100×4500 | <25 | 8-43 |
Ф2100×7000 | <25 | 12-48 |
Ф2200×4500 | <25 | 9-45 |
Ф2200×6500 | <25 | 14-26 |
Ф2200×7000 | <25 | 15-28 |
Ф2200×7500 | <25 | 15-30 |
Ф2400×3000 | <25 | 7-50 |
Ф2400×4500 | <25 | 8.5-60 |
Ф2700×4000 | <25 | 22-80 |
Ф2700×4500 | <25 | 26-90 |
Ф3200×4500 | <25 | 按工艺条件定 |
Ф3600×4500 | <25 | 按工艺条件定 |
Ф3600×6000 | <25 | 按工艺条件定 |
Ф3600×8500 | <25 | 45.8-256 |
Ф4000×5000 | <25 | 45-208 |
Ф4000×6000 | <25 | 65-248 |
Ф4000×6700 | <25 | 75-252 |
Ф4500×6400 | <25 | 84-306 |
Ф5030×6400 | <25 | 98-386 |
Ф5030×8300 | <25 | 118-500 |
Ф5500×8500 | <25 | 148-615 |
