圆振动筛简介

圆振动筛是振动筛的一种，是一种多层数、新型振动筛,它与直线振动筛较大的区别就是一个做圆形运动一个做直线运动。

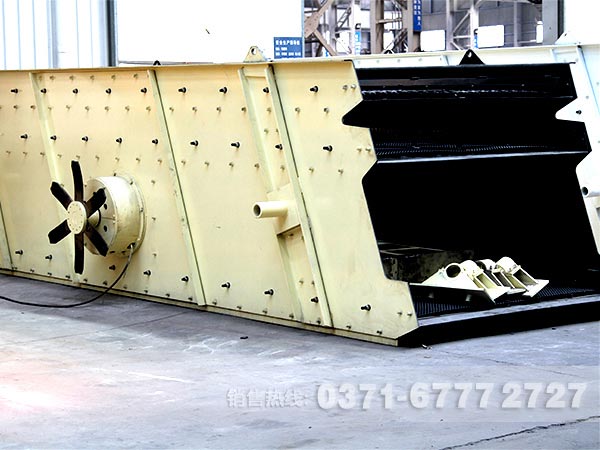

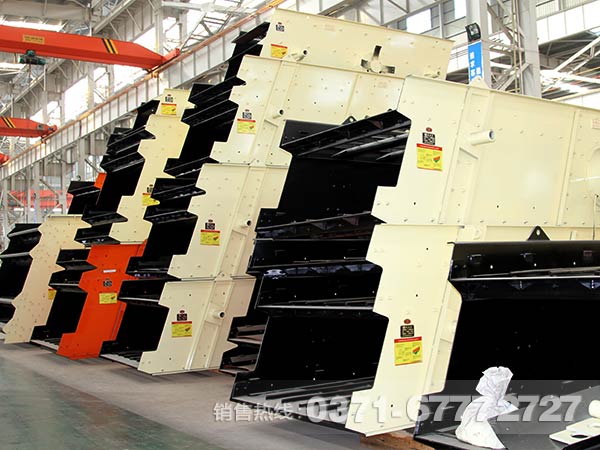

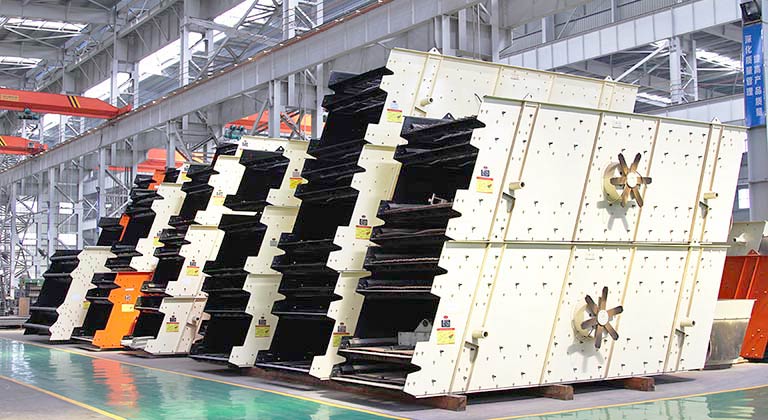

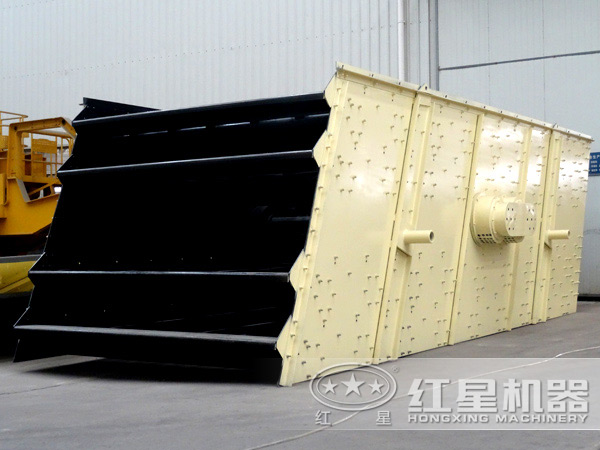

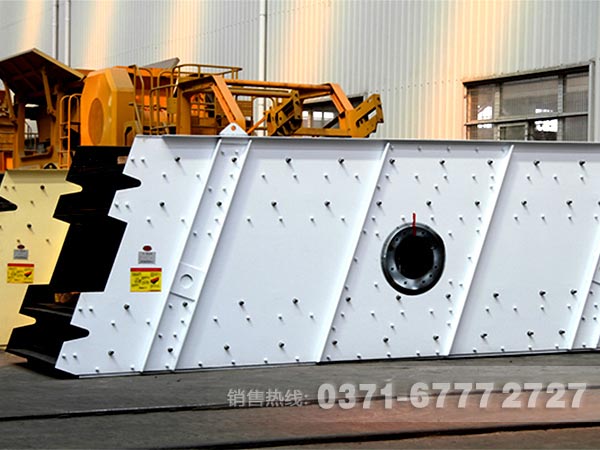

圆振动筛图片

圆振动筛

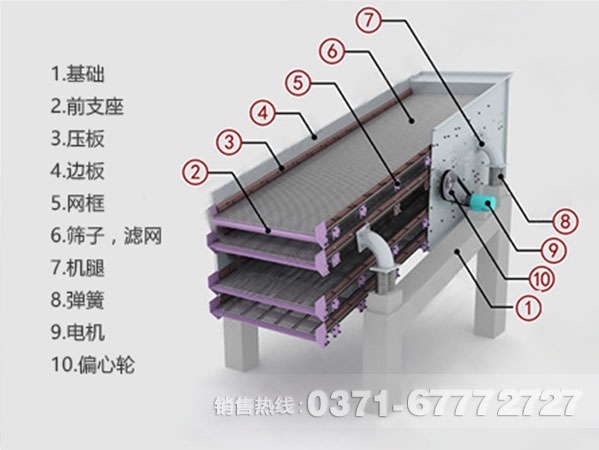

圆振动筛结构

我公司生产的圆振动筛主要由：激振器、筛箱、悬挂（或支承）装置及电动机等组成。电动机经三角皮带，带动激振器主轴回转，由于激振器上不平衡重物的离心惯性力作用，使筛箱获振动。改变激振器偏心重，可获得不同振幅。HX圆振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点。

圆振动筛结构

圆振动筛性能特点

1）圆振动筛采用振动电机作为激振源，使用维修方便。

2）结构新颖，技术参数先进，处理能力大，筛分效率高。

3）采用橡胶隔振弹簧，寿命长、噪声小、过共振区平稳等。

4）圆振动筛采用弹簧钢编织筛网或冲孔筛板，使用寿命长，不易堵孔。

5）<圆振动筛由于筛箱振动强烈，减少了物料堵塞筛孔的现象，使筛子具有较高的筛分效率和生产率、构造简单、拆换筛面方便。

圆振动筛工作原理

圆振动筛主要由筛箱、筛网、振动器及减振弹簧等组成。振动器安装在筛箱侧板上，并由电动机通过三角皮带带动旋转，产生离心惯性力，迫使筛箱振动。如无特殊要求，YA和2YA型为纺织筛面，YAH型为冲孔筛面，各类筛面均能满足。

圆振动筛技术参数

型号规格	筛网层数	筛网面积 (㎡)	筛孔尺寸 (mm)	最大进料尺寸 (mm)	处理能力(m³/h)	振动频率 (r/min)	双振幅 (mm)	电机功率 (kw)	筛面倾角 (°)	筛面规格 (mm)	外形尺寸 (长×宽×高) (mm)
2YK1230	2	7.2	4-50	200	12-78	970	6	6P 7.5	20	1200×3000	3530×1885×920
3YK1230	3	10.8	4-50	200	13-80	970	6	6P 7.5	20	1200×3000	3675×1885×1320
2YK1237	2	8.88	4-50	200	15-86	970	6	6P 7.5	20	1200×3700	4230×1990×920
3YK1237	3	13.32	4-50	200	16-90	970	6	6P 7.5	20	1200×3700	4375×1990×1320
2YK1548	2	14.4	5-50	200	22.5-162	970	6	6P 11	20	1500×4800	5355×2195×1030
3YK1548	3	21.6	5-50	200	22.5-162	970	6	6P 15	20	1500×4800	6055×2195×1740
4YK1548	4	28.8	5-50	200	22.5-162	970	6	6P 18.5	20	1500×4800	6195×2195×2120
2YK1854	2	19.44	5-80	200	32-312	970	6	6P 22	20	1800×5400	6515×2555×1370
3YK1854	3	29.16	5-80	200	32-312	970	6	6P 22	20	1800×5400	6655×2555×1750
4YK1854	4	38.88	5-80	200	32-336	970	6	6P 22	20	1800×5400	6790×2555×2130
2YK2160	2	25.2	5-100	200	50-475	970	6	6P 30	20	2100×6000	7200×2945×1580
3YK2160	3	37.8	5-100	200	50-475	970	6	6P 30	20	2100×6000	7340×2945×1980
4YK2160	4	50.4	5-100	200	50-497	970	6	6P 37	20	2100×6000	7490×2945×2380
2YK2460	2	28.8	5-100	200	65-550	970	6	6P 30	20	2400×6000	7200×3200×1580
3YK2460	3	43.2	5-100	200	70-620	970	6	6P 37	20	2400×6000	7340×3200×1980
4YK2460	4	57.6	5-100	200	80-680	970	6	6P 45	20	2400×6000	7490×3200×2380
2YK2866	2	31	5-100	200	70-650	970	6	6P 37	20	2800×5600	6950×3610×1790
3YK2866	3	47	5-100	200	80-700	970	6	6P 45	20	2800×5600	7130×3610×2270
4YK2866	4	62	5-100	200	90-750	970	6	6P 55	20	2800×5600	7300×3610×2750
2YK2873	2	39.2	5-100	200	70-680	970	6	6P 37	20	2800×6500	7850×3587×1790
3YK2873	3	58.8	5-100	200	80-720	970	6	6P 45	20	2800×6500	8025×3587×2270
4YK2873	4	58.8	5-100	200	90-950	970	6	6P 55	20	2800×6500	8200×3587×2750

注：产量根据不同物料，进料粒度等因素其结果将有所不同

型号规格	筛网层数	筛网面积 (㎡)	处理能力(m³/h)
2YK1230	2	7.2	12-78
3YK1230	3	10.8	13-80
2YK1237	2	8.88	15-86
3YK1237	3	13.32	16-90
2YK1548	2	14.4	22.5-162
3YK1548	3	21.6	22.5-162
4YK1548	4	28.8	22.5-162
2YK1854	2	19.44	32-312
3YK1854	3	29.16	32-312
4YK1854	4	38.88	32-336
2YK2160	2	25.2	50-475
3YK2160	3	37.8	50-475
4YK2160	4	50.4	50-497
2YK2460	2	28.8	65-550
3YK2460	3	43.2	70-620
4YK2460	4	57.6	80-680
2YK2866	2	31	70-650
3YK2866	3	47	80-700
4YK2866	4	62	90-750
2YK2873	2	39.2	70-680
3YK2873	3	58.8	80-720
4YK2873	4	58.8	90-950
