【给矿量】:10-60T/d
【给矿浓度】:15%-30%
【应用范围】:摇床是用于选别细粒物料的重力选矿设备,应用于选别锡、钨、金银、铅、锌、钽、铌、铁、锰、钛铁和煤等。
【产品介绍】:我公司在并不断开发创新而研发的最新一代摇床设备,与传统的摇床设备相比,其处理量、回收率和富集比都有大幅度的提高。

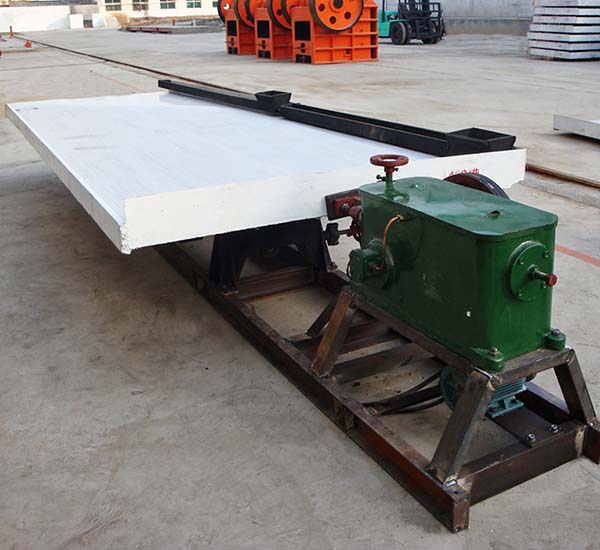

我公司生产的6-S型摇床是一种物理选矿设备,主要用于选别金、银、铅锌、钽锌、钽铌、锡等稀有金属和贵重金属矿石。
6-S型摇床结合了国内摇床和重力选矿技术,具有富集比高、选别效率好、操作简单等优点,且一次得出最终精矿和最终尾矿。与传统工艺相比具有不用药剂、耗能低、便于管理等优点,具有较高的性能价格比。
摇床选矿过程是在具有来复条的的倾斜台面上进行的,矿粒群从台面上角的给矿槽送入,同 时由给水槽供给横向冲洗水,在振动波的作用下,按比重和粒度分层,并沿台面作纵向运动和 横向运动,比重和粒度不同的矿粒沿着各自的运动方向呈梯形流下,分别从精矿端和尾矿侧的不 同位置排除,最后被分为精矿、中矿和尾矿。
名 称 | 粗砂摇床 | 细砂摇床 | 矿泥摇床 | |
床面尺寸 | 长度(mm) | 4450 | 4450 | 4450 |
传动端宽(mm) | 1855 | 1855 | 1855 | |
精矿端宽(mm) | 1546 | 1546 | 1546 | |
最大给矿粒度(mm) | 2 | 0.5 | 0.15 | |
给矿量(t/d) | 30-60 | 10-20 | 15-25 | |
给矿浓度(%) | 25-30 | 20-25 | 15-25 | |
行程(mm) | 16-22 | 11-16 | 8-16 | |
频率(f) | 45-48 | 48-53 | 50-57 | |
床面清洗水量(t/d) | 80-150 | 30-60 | 10-17 | |
床面横向坡度(°) | 2.5-4.5 | 1.5-3.5 | 1-2 | |
床面纵向坡度(%) | 1.4 | 0.92 | ---- | |
床面尖灭角(°) | 32-42 | 40 | 42 | |
选矿面积(㎡) | 7.6 | 7.6 | 7.6 | |
床面长度比 | 2.6 | 2.6 | 2.6 | |
床面端面形状 | 矩形 | 锯齿形 | 三角形 | |
电机功率(kw) | 1.1 | 1.1 | 1.1 | |
传动机构 | 偏心连杆机构 |
名 称 | 最大给矿 粒度(mm) |
给矿量 (t/d) |
粗砂摇床 | 2 | 30-60 |
细砂摇床 | 0.5 | 10-20 |
矿泥摇床 | 0.15 | 15-25 |
