【最大输送量】:4.5-153t/h
【螺旋轴标准传数】:20-190n/min

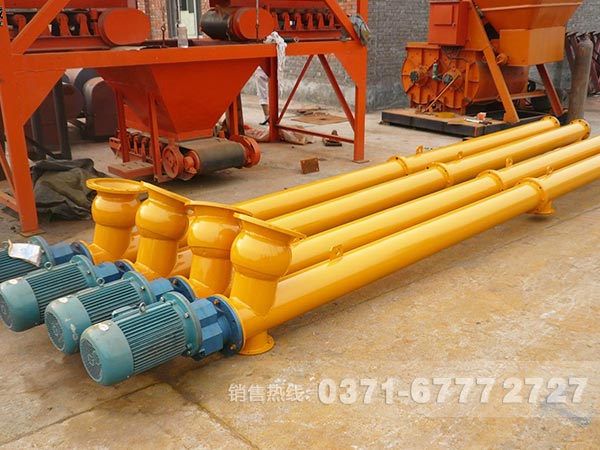

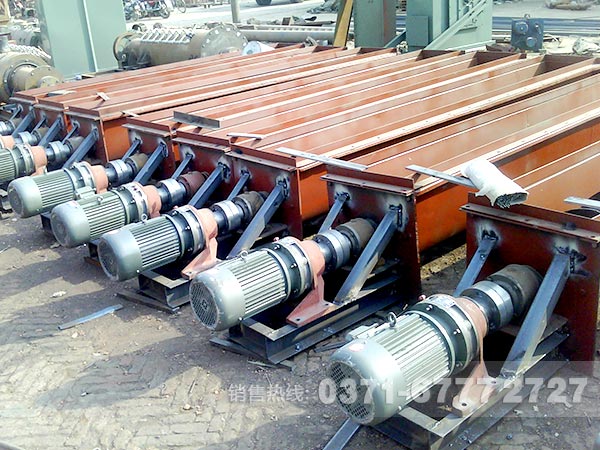

【产品介绍】:我公司生产的螺旋输送机全是由钢材做成的,是矿产、饲料、粮油、建筑业中用途较广的一种输送设备。具有结构简单、横截面尺寸小、密封性好等特点。
螺旋输送机一般由输送机本体、进出料口及驱动装置三大部分组成;螺旋输送机主要用于输送粉状、颗粒状和小块状物料,螺旋输送机不适宜输送易变质、粘性大的和易结块的物料。旋转的螺旋叶片将物料推移而进行螺旋输送机输送,使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。

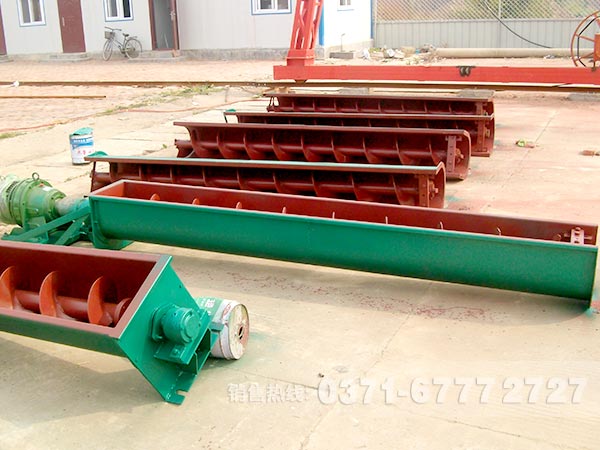

螺旋输送机旋转轴上焊的螺旋叶片,螺旋输送机的螺旋叶片有实体螺旋面、带式螺旋面和叶片螺旋面三种形式,。螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力,在机长较长时,应加中间吊挂轴承。
1、螺旋输送机具有承载能力大、安全可靠、适应性强、安装维修方便以及使用寿命长等众多优势。
2、 螺旋输送机整机体积小、转速高、确保快速均匀输送。
3、设备的出料端设有清扫装置,整机噪声低、适应性强,进出料口位置布置灵活。
4、螺旋输送机密封性好、外壳采用无缝钢管制作,端部采用法兰互相连接成一体,刚性好。
5、设备的螺旋轴与吊轴承、头、尾轴联接均采用嵌入舌式,安装、拆卸不需轴向移动,维修方便。芯轴长、吊挂少、故障点少。
螺旋输送机水平输送时,物料受到刮板链条在运动方向的推力。当埋刮板输送机料层间的内摩擦力大于物料与槽壁间的外摩擦力时,物料就随着刮板链条向前运动。埋刮板输送机在料层高度与机槽宽度之比值满足一定的条件时,埋刮板输送机料流是稳定的。
规格 | 长度 (m) |
输送量 (m³/h) |
功率 (kw) |
100 | 10-30 | 2.2 | 1.1-1.6 |
160 | 10-30 | 7.6 | 1.5-2.8 |
200 | 10-30 | 11 | 2.2-3.2 |
250 | 10-30 | 22 | 2.4-5.3 |
315 | 10-30 | 36.4 | 3.2-8.4 |
400 | 10-30 | 66.1 | 5.1-11 |
500 | 10-30 | 96.1 | 4.1-15.3 |
规格 | 输送量 (m³/h) |
功率 (kw) |
100 | 2.2 | 1.1-1.6 |
160 | 7.6 | 1.5-2.8 |
200 | 11 | 2.2-3.2 |
250 | 22 | 2.4-5.3 |
315 | 36.4 | 3.2-8.4 |
400 | 66.1 | 5.1-11 |
500 | 96.1 | 4.1-15.3 |
GX螺旋输送机技术参数
标准螺旋直径系列(mm) | 150 | 200 | 250 | 300 | 400 | 500 | 600 | ||
螺旋螺距(mm) | 实体螺旋面螺旋 | 120 | 160 | 200 | 240 | 320 | 400 | 480 | |
带式螺旋面螺旋 | 150 | 200 | 250 | 300 | 400 | 500 | 600 | ||
螺旋轴标准转数(r/min) | 20、30、35、45、60、75、90、120、150、190 | ||||||||
最大输送量举例 | 煤粉 | 螺旋轴最大转数(r/min) | 190 | 150 | 150 | 120 | 120 | 90 | 90 |
最大输送量(t/h) | 4.5 | 8.5 | 16.5 | 13.5 | 54 | 79 | 139 | ||
粘土 | 螺旋轴最大转数(r/min) | 90 | 75 | 75 | 60 | 60 | 45 | 45 | |
最大输送量(t/h) | 4.8 | 9.5 | 18.6 | 25.8 | 60.8 | 39.3 | 153 | ||
砂 | 螺旋轴最大转数(r/min) | 75 | 60 | 60 | 60 | 45 | 45 | 35 | |
最大输送量(t/h) | 4.6 | 8.7 | 17 | 29.5 | 52 | 102 | 137 |
标准螺旋直径系列(mm) | 实体螺旋面螺旋 | 带式螺旋面螺旋 |
150 | 120 | 150 |
200 | 160 | 200 |
250 | 200 | 250 |
300 | 240 | 300 |
400 | 320 | 400 |
500 | 400 | 500 |
600 | 480 | 600 |
