【输送长度】:≤10-40m
【胶带宽度】:500-1600mm
【输送量】:78-2195t/h
【适用物料】:砂石、矿石、煤矿、水泥等松散物料。
【应用范围】:适用于冶金、煤炭、交通、水电等部门。
输送机应用于矿山、冶金、煤炭等行业,用来输送松散物料或成件物品。特别适用于输送堆积密度小于1.67/吨/立方米,易于掏取的粉状、粒状、小块状的低磨琢性物料及袋装物料,如煤、碎石、砂、水泥、化肥、粮食等。输送机具有输送量大、结构简单、维修方便、部件标准化等优点。可根据输送工艺要求,可单台输送,也可多台组成或与其它输送设备组成水平或倾斜的输送系统,以满足不同布置型式的作业线需要。

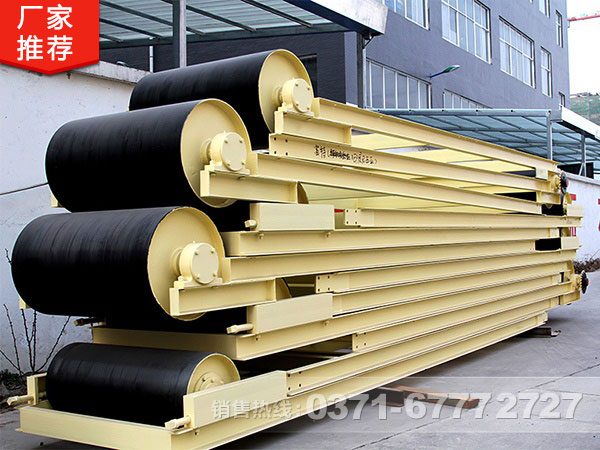

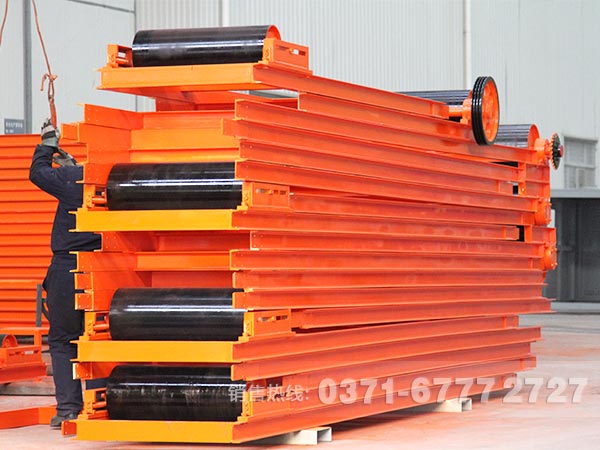

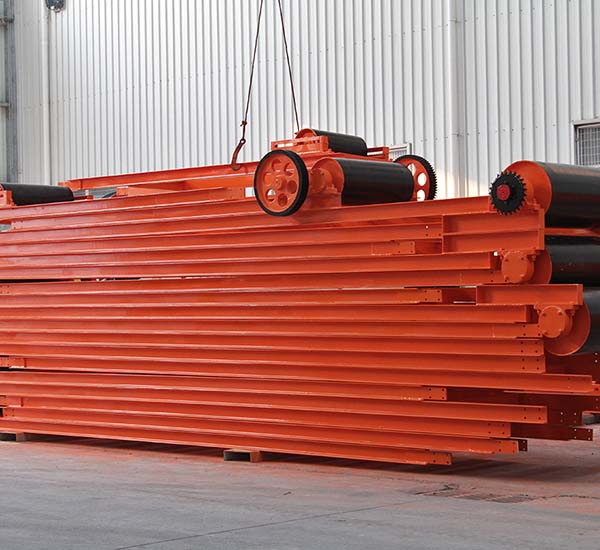

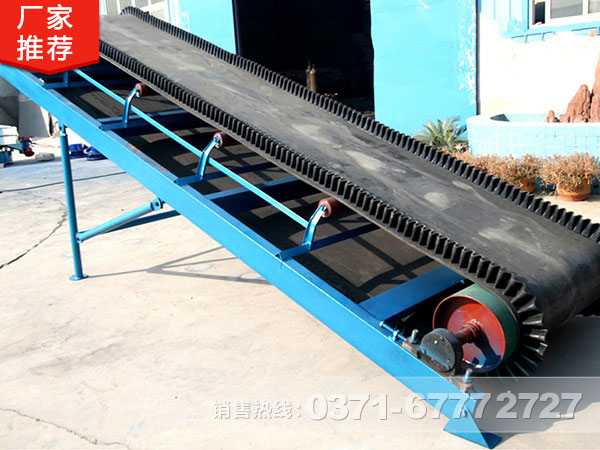

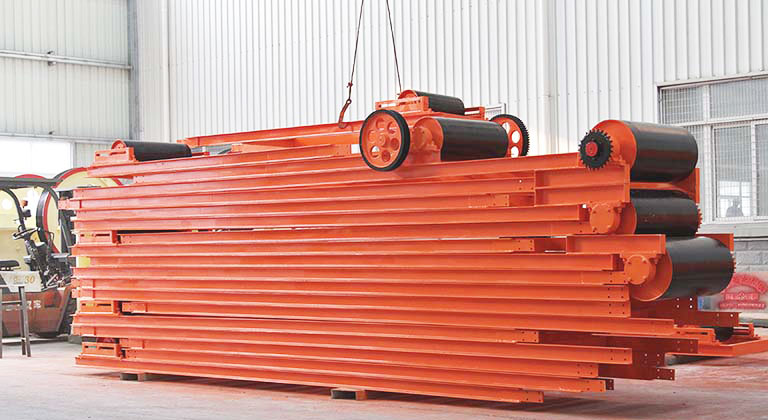

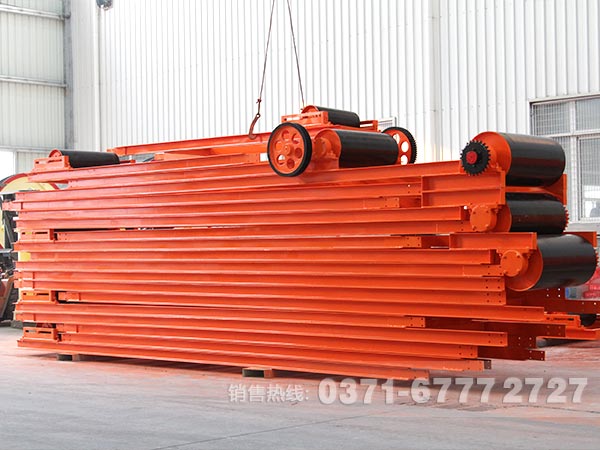

输送机主要由以下部件组成:输送带、头架、驱动装置、传动滚筒、尾架、托辊、中间架、尾部改向装置、卸载装置、清扫装置、安全保护装置等。机身采用优质钢板连接而成 ,由前后支腿的高低差形成机架,平面呈一定角度倾斜。机架上装有皮带辊筒、托辊等,用于带动和支承输送皮带。有减速电机驱动和电动滚筒驱动两种方式。
1、物料在输送机的输送带上的堆积面积大、带速高、输送量大。
2、工作中,物料与输送带没有相对运动,噪音较小、结构简单、维修方便、能量消耗少、部件标准化等优点。
3、根据摩擦传动原理而运动,具有输送量大、输送距离长、输送平稳;加料对中后输送带不跑偏,不撒料;设备投资少,维修方便。
4、根据输送工艺要求,可以单台输送,也可多台胶带输送机组成或与其他输送设备组成水平或倾斜的输送系统,以满足不同布置形式的作业线需要。
5、应用范围宽广,应用于采矿、冶金、化工、铸造、建材等行业的输送和生产流水线以及水电站建设工地和港口等生产部门,用来输送松散物料或成件物品。
6、胶带输送机可在环境温度-20℃至+40℃范围内使用,输送物料的温度在50℃以下。
输送带绕经传动滚筒和机尾换向滚筒形成一个无极的环形带。输送带的上、下两部分都支承在托辊上。拉紧装置给输送带以正常运转所需要的拉紧力。工作时,传动滚筒通过它和输送带之间的摩擦力带动输送带运行。物料从装载点装到输送带上,形成连续运动的物流,在卸载点卸载。一般物料是装载到上带(承载段)的上面,在机头滚筒(在此,即是传动滚筒)卸载,利用专门的卸载装置也可在中间卸载。
其中输送带是带式输送机部件中比较昂贵和易磨损的部件,因此,输送机结束输送工作时,应加强保养工作,定期对设备进行检查、检测。
胶带宽度 (mm) |
输送长度(m) 功率(kw) |
输送速度 (m/s) |
输送量 (t/h) |
||
400 | ≤10 3 |
12-15 3-4 |
15-30 4-7.5 |
1.25-2.0 | 30-60 |
500 | ≤10 3 |
12-15 4-5.5 |
15-30 5.5-7.5 |
1.25-2.0 | 40-80 |
650 | ≤10 4 |
12-15 7.5 |
15-30 7.5-11 |
1.25-2.0 | 80-120 |
800 | ≤10 4 |
12-15 7.5 |
15-30 7.5-15 |
1.25-2.0 | 120-200 |
1000 | ≤10 5.5 |
10-20 7.5-11 |
20-40 11-22 |
1.25-2.0 | 200-320 |
1200 | ≤10 7.5 |
10-20 7.5-15 |
20-40 15-30 |
1.25-2.0 | 290-480 |
1400 | ≤10 11 |
10-20 15-22 |
20-40 22-45 |
1.25-2.0 | 400-680 |
1600 | ≤10 15 |
10-20 22-30 |
20-50 30-75 |
1.25-2.0 | 600-1080 |
1800 | ≤10 18.5 |
10-20 30-45 |
20-50 45-110 |
1.0-2.0 | 800-1500 |
2000 | ≤10 22 |
10-20 45-55 |
20-50 55-132 |
1.0-2.0 | 1000-2000 |
2400 | ≤10 30 |
10-20 55-75 |
20-50 75-185 |
1.0-2.0 | 1500-3000 |
胶带宽度 (mm) |
输送速度 (m/s) |
输送量 (t/h) |
400 | 1.25-2.0 | 30-60 |
500 | 1.25-2.0 | 40-80 |
650 | 1.25-2.0 | 80-120 |
800 | 1.25-2.0 | 120-200 |
1000 | 1.25-2.0 | 200-320 |
1200 | 1.25-2.0 | 290-480 |
1400 | 1.25-2.0 | 400-680 |
1600 | 1.25-2.0 | 600-1080 |
1800 | 1.0-2.0 | 800-1500 |
2000 | 1.0-2.0 | 1000-2000 |
2400 | 1.0-2.0 | 1500-3000 |
