【产品规格】:Φ2.5×40m-Φ6.0×95m
【生产能力】:180-10000t/d
【适用物料】:铁矿、黏土、石灰石、矿渣、污泥、危险废物、垃圾、金属矿石等。
【应用范围】: 铁矿回转窑主要用于建材、冶金、化工、环保等许多生产行业中。
铁矿回转窑是目前新型发机械设备,是属于建材设备类。铁矿回转窑结构先进,低压损的竖式预热器能有效提高预热效果,经预热后的石灰石入窑分解率可达20-25%,并可直接利用10-15mm细粒级石灰石;因而,被广泛应用到许多工业领域,并在这些生产中越来越重要,成为相应企业生产的核心设备。在铁矿回转窑的应用领域,水泥工业中的数量较多。
铁是世界上发现较早,利用广,用量也是较多的一种金属,其消耗量约占金属总消耗量的95%左右。铁矿石主要用于钢铁工业,冶炼含碳量不同的生铁(含碳量一般在2%以上)和钢(含碳量一般在2%以下)。
1.铁矿回转窑的竖式预热器能有效提高预热效果,经预热后的石灰石入窑分解率可达20-25%,并可直接利用10-15mm细粒级石灰石;
2.设备的简体采用保证五项机械性能(σa、σb、σ%、αk和冷弯试验)的20g及Q235-B钢板卷制,通常采用自动焊焊接,具备了经久耐用等优势。
3.铁矿回转窑的技术性能和运转情况,在很大程度上决定着企业产品的质量、产量和成本。

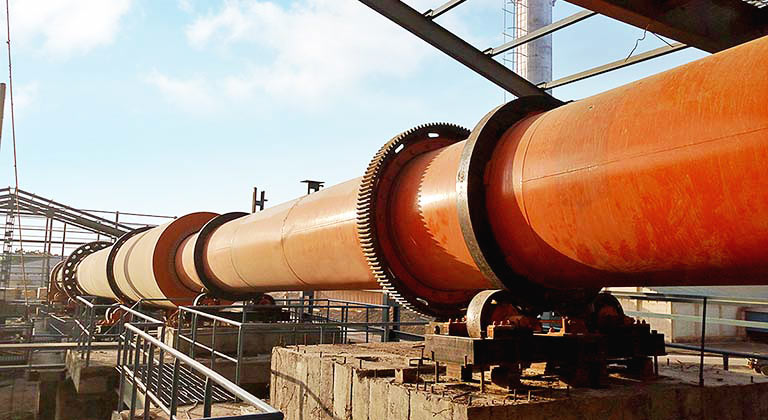

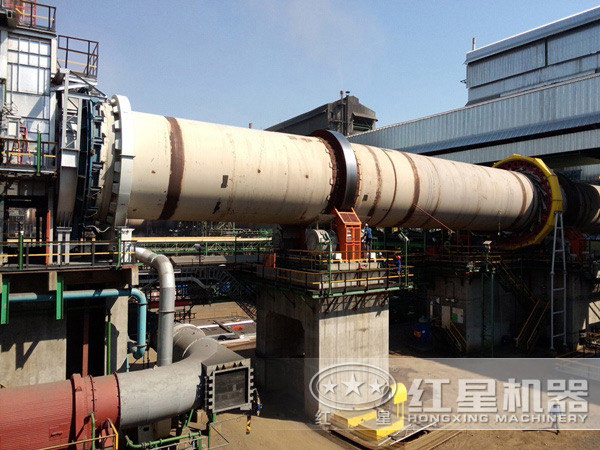

铁矿回转窑属于大型回转圆筒类设备,筒体内有耐火砖衬及换热装置,小角度倾斜安装,以低速回转。运行时,铁矿从窑的高端(窑尾)加入;燃料由窑的低端喷入,烟气由高端排出;随着窑筒体的回转,窑内铁矿在沿周向翻转的同时沿轴向移动;铁矿在移动过程中,通过与热气流的逆流换热而得到加热,经过物理与化学变化,成为合格产品从低端卸出。
产品规格 (m) |
窑体尺寸 | 电机功率 (kw) |
总重量 (t) |
备注 | ||||
直径(m) | 长度(m) | 斜度(%) | 产量 (t/d) |
转速 (r/min) |
||||
Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | |
Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | |
Φ2.5×54 | 2.5 | 54 | 3.5 | 280 | 0.48-1.45 | 55 | 196.29 | 窑外分解窑 |
Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ------ |
Φ2.8×44 | 2.8 | 44 | 3.5 | 450 | 0.437-2.18 | 55 | 201.58 | 窑外分解窑 |
Φ3.0×45 | 3 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 201.94 | ------ |
Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窑外分解窑 |
Φ3.0×60 | 3 | 60 | 3.5 | 800 | 0.3-2 | 100 | 310 | ------ |
Φ3.2×50 | 3.5 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窑外分解窑 |
Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 预热分解窑 |
Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 预热分解窑 |
Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 预热发电窑 |
Φ4.0×56 | 4 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 预热分解窑 |
Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 预热分解窑 |
Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.41-4.07 | 375 | 633 | 预热分解窑 |
Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 预热分解窑 |
Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | 预热分解窑 |
Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | 预热分解窑 |
Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | 预热分解窑 |
Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | 预热分解窑 |
Φ5.6×87 | 5.6 | 87 | 4 | 8000 | Max4.23 | 800 | 1265 | 预热分解窑 |
Φ6.0×95 | 6 | 95 | 4 | 10000 | Max5 | 950×2 | 1659 | 预热分解窑 |
产品规格 (m) |
窑体尺寸 | ||||
产量 (t/d) |
转速 (r/min) |
||||
Φ2.5×40 | 180 | 0.44-2.44 | |||
Φ2.5×54 | 280 | 0.48-1.45 | |||
Φ2.5×50 | 200 | 0.62-1.86 | |||
Φ2.7×42 | 320 | 0.10-1.52 | |||
Φ2.8×44 | 450 | 0.437-2.18 | |||
Φ3.0×45 | 500 | 0.5-2.47 | |||
Φ3.0×48 | 700 | 0.6-3..48 | |||
Φ3.0×60 | 800 | 0.3-2 | |||
Φ3.2×50 | 1000 | 0.6-3 | |||
Φ3.3×52 | 1300 | 0.266-2.66 | |||
Φ3.5×54 | 1500 | 0.55-3.4 | |||
Φ3.6×70 | 1800 | 0.25-1.25 | |||
Φ4.0×56 | 2300 | 0.41-4.07 | |||
Φ4.0×60 | 2500 | 0.396-3.96 | |||
Φ4.2×60 | 2750 | 0.41-4.07 | |||
Φ4.3×60 | 3200 | 0.396-3.96 | |||
Φ4.5×66 | 4000 | 0.41-4.1 | |||
Φ4.7×74 | 4500 | 0.35-4 | |||
Φ4.8×74 | 5000 | 0.396-3.96 | |||
Φ5.0×74 | 6000 | 0.35-4 | |||
Φ5.6×87 | 8000 | Max4.23 | |||
Φ6.0×95 | 10000 | Max5 |
