圆锥破碎机

圆锥破碎机

拨打热线立享优惠
0371-6777 2727
圆锥破碎机

圆锥破碎机介绍

红星重工生产的PY圆锥破碎机是新研制的一种先进大功率、大生产率、大破碎比的破碎设备。该系列圆锥破是在吸收各类先进破碎设备的基础上总结研发出的新一代破碎设备,集各类破碎设备与一身,广泛适用于细破和超细破坚硬的岩石、矿石、矿渣、耐火材料等。

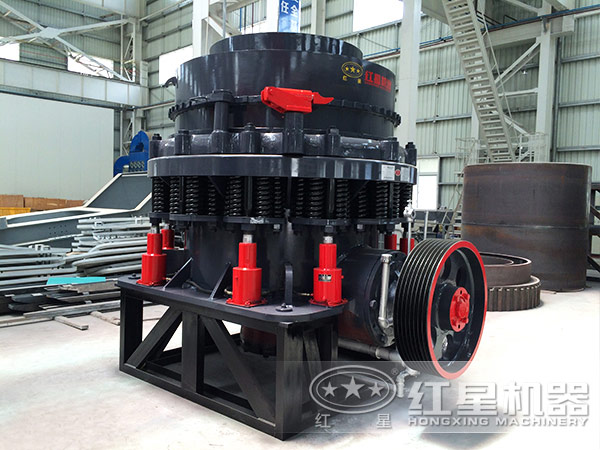

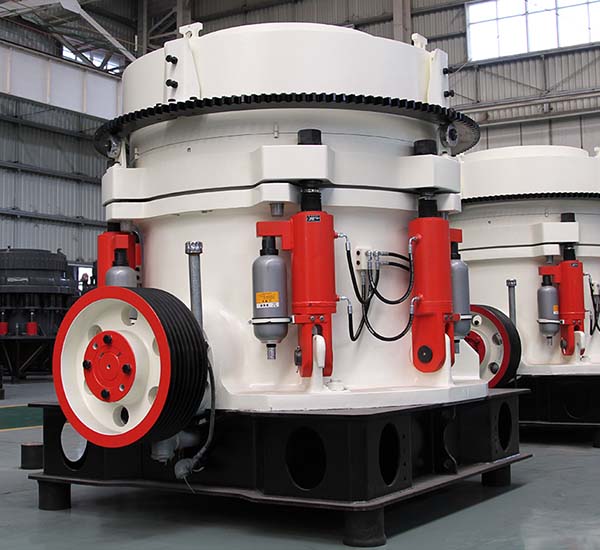

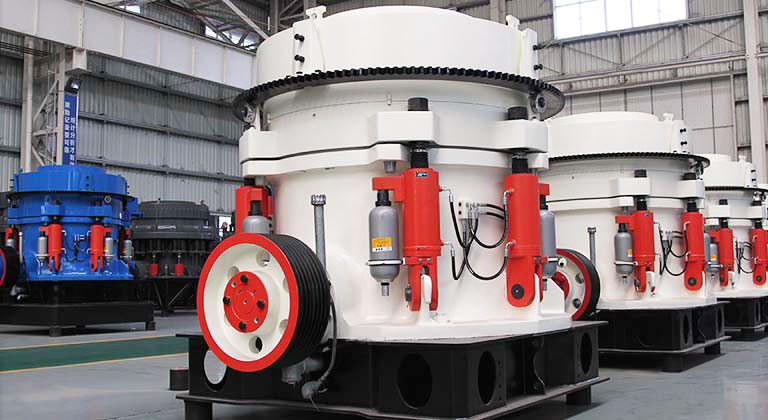

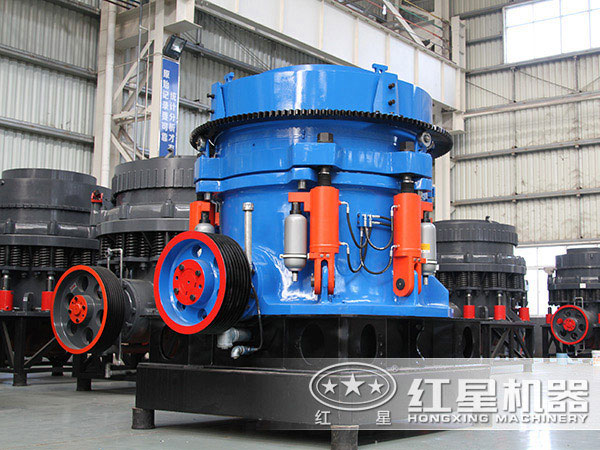

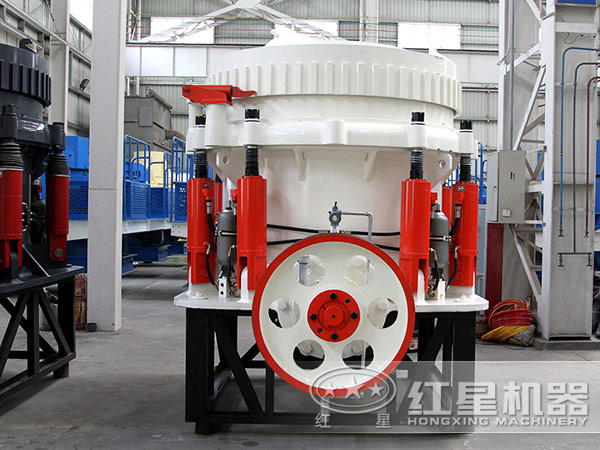

圆锥破碎机图片

圆锥破碎机

圆锥破碎机

圆锥破碎机

圆锥破碎机

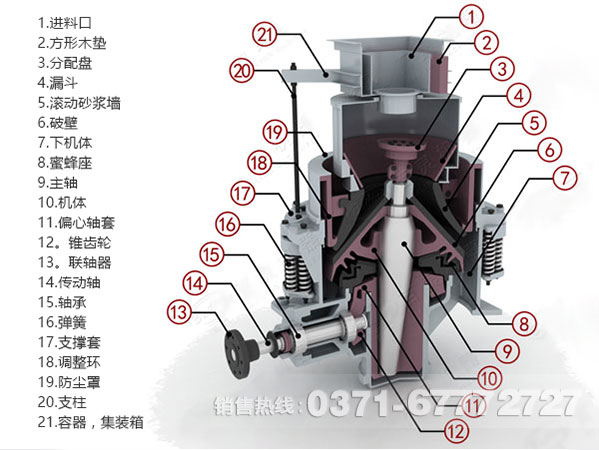

圆锥破碎机结构

我公司生产的PY系列圆锥破碎机主要由:水平轴、机架、上破碎壁(固定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、平衡轮、动锥体、 偏心套、液压系统、控制系统等几部分组成。

圆锥破碎机结构

圆锥破碎机工作原理:

圆锥破碎机(圆锥式破碎机) 工作时,电动机的旋转通过皮带轮或联轴器、圆锥破碎机传动轴和圆锥破碎机圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的扎臼壁表面,使矿石在破碎腔内不断受到冲击,挤压和弯曲作用而实现矿石的破碎。 在不可破异物通过破碎腔或因某种原因机器超载时,弹簧保险系统实现保险,排矿口增大,异物从破碎腔排出,如异物卡在排矿石可使用清腔系统,使排矿继续增大,使异物排除破碎腔。在弹簧的作用下,排矿口自动复位,机器恢复正常工作。

圆锥破碎机工作原理

圆锥破碎机厂家:作为一家专业的圆锥破碎机厂家,红星重工生产的圆锥破种类繁多,可分为粗碎圆锥破碎机、中碎圆锥破碎机和细碎圆锥破碎机三种,可根据用户不同需求选购,可满足不同客户的多种需求。

圆锥破碎机价格:根据出料力度大小的不同,圆锥式破碎机器大小各异因此价格不一。欢迎客户来我厂咨询具体型号及圆锥破碎机价格。

圆锥破碎机技术参数

规格 型号 破碎锥大端直径
(mm)
最大给料尺寸
(mm)
排料口宽度
(mm)
处理能力
(t/h)
电动机功率
(kw)
总重量(t) 外形尺寸(长×宽×高)
(mm)
Φ600 PYB600 600 65 12-25 40 8P   30 5 2234×1370×1675
PYD600 35 3-13 12-23 5.5 2234×1370×1675
Φ900 PYB900 900 115 15-50 50-90 8P   55 11.2 2692×1640×2350
PYZ900 60 5-20 20-65 11.2 2692×1640×2350
PYD900 50 3-13 15-50 11.3 2692×1640×2350
Φ1200 PYB1200 1200 145 20-50 110-168 8P   110 24.7 2790×1878×2844
PYZ1200 100 8-25 42-135 25 2790×1878×2844
PYD1200 50 3-15 18-105 25.3 2790×1878×2844
Φ1750 PYB1750 1750 215 25-50 180-360 8P   160 50.3 3910×2894×3809
PYZ1750 185 10-30 80-210 50.3 3910×2894×3809
PYD1750 85 5-13 60-180 50.2 3910×2894×3809
Φ2200 PYB2200 2200 300 30-60 420-700 8P   280-260 80 4622×3302×4470
PYZ2200 230 10-30 130-410 80 4622×3302×4470
PYD2200 100 5-15 80-200 81.4 4622×3302×4470
规格 最大给料尺寸
(mm)
处理能力
(t/h)
Φ600 65 40
35 12-23
Φ900 115 50-90
60 20-65
50 15-50
Φ1200 145 110-168
100 42-135
50 18-105
Φ1750 215 180-360
185 80-210
85 60-180
Φ2200 300 420-700
230 130-410
100 80-200

多缸液压圆锥破碎机技术参数

型号 破碎机腔型 破碎锥大端直径(mm) 给料口宽度(mm) 最大给料尺寸(mm) 排料口调整范围(mm) 处理能力(t/h) 主电动机功率(kw) 主机重量(t)
HXHP200 C1 900 210 178 22~38 160~250 160 10.1
C2 155 132 18~38 145~250
C3 130 110 14~38 120~250
F1 118 100 12~25 108~210
F2 90 76 10~25 81~210
F3 70 60 8~25 72~210
HXHP300 C1 1100 235 200 26~45 230~445 220 17.8
C2 211 180 20~45 200~445
C3 135 115 16~45 180~445
F1 124 105 14~25 160~220
F2 96 82 12~25 140~220
F3 70 60 8~25 120~220
HXHP400 C1 1400 330 280 26~51 270~630 315 25
C2 200 170 22~51 243~630
C3 152 130 16~51 210~630
F1 135 115 12~25 162~370
F2 106 90 10~25 126~370
F3 80 68 8~25 104~370
HXHP500 C1 1500 335 285 32~51 365~790 400 34.1
C2 229 190 25~51 328~790
C3 180 152 19~51 280~790
F1 152 130 13~25 202~450
F2 124 105 10~25 158~450
F3 88 75 8~25 122~450
HXHP800 C1 2000 385 326 32~51 616~1100 630 69.2
C2 350 298 25~51 522~1100
C3 280 238 16~51 380~1100
F1 160 136 13~25 328~730
F2 120 102 10~25 270~730
F3 90 77 8~25 166~730
型号 最大给料
尺寸(mm)
处理能力
(t/h)
HXHP200 178 160~250
132 145~250
110 120~250
100 108~210
76 81~210
60 72~210
HXHP300 200 230~445
180 200~445
115 180~445
105 160~220
82 140~220
60 120~220
HXHP400 280 270~630
170 243~630
130 210~630
115 162~370
90 126~370
68 104~370
HXHP500 285 365~790
190 328~790
152 280~790
130 202~450
105 158~450
75 122~450
HXHP800 326 616~1100
298 522~1100
238 380~1100
136 328~730
102 270~730
77 166~730
