锤式破碎机

锤式破碎机

拨打热线立享优惠
0371-6777 2727
锤式破碎机

锤式破碎机(锤破机)介绍

锤式破碎机又称为锤破机。HX锤式破碎机(锤破机)是直接将最大粒度为600-1800毫米的物料破碎至25或25毫米以下的一段破碎用破碎机。 锤式破碎机(锤破机)适用于在水泥,化工,电力,冶金等工业部门破碎中等硬度的物料,如石灰石,炉渣,焦碳,煤等物料的中碎,细碎作业。

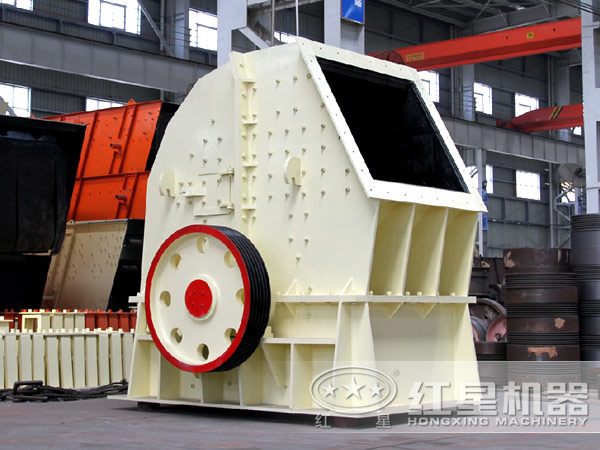

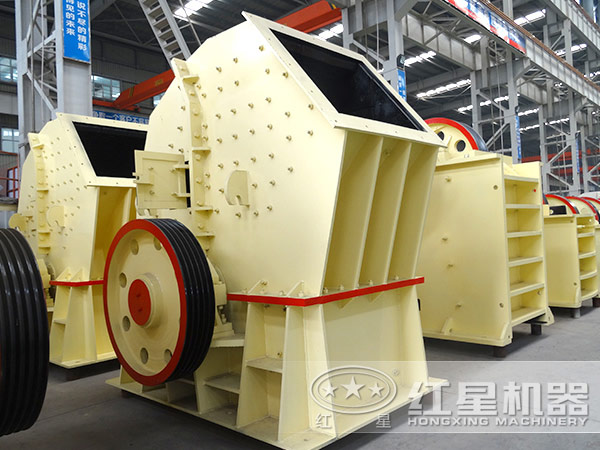

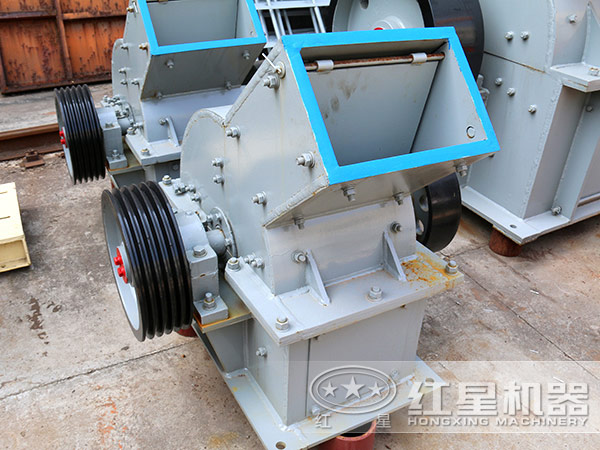

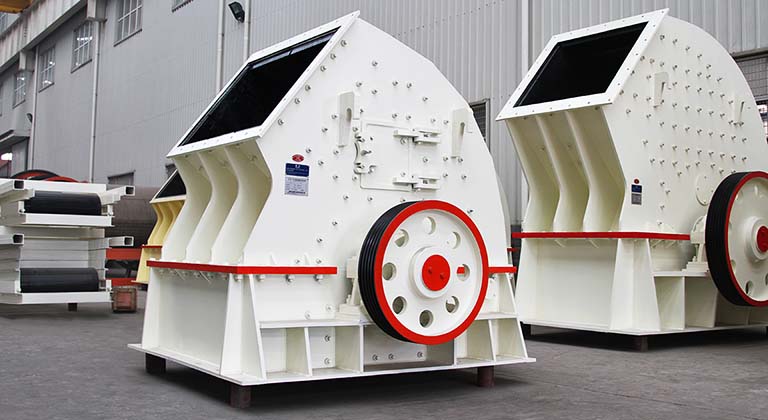

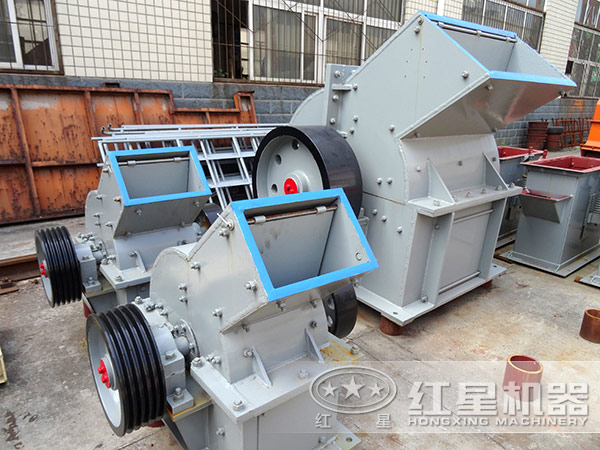

锤式破碎机(锤破机)图片

锤式破碎机

锤式破碎机

锤式破碎机

锤式破碎机

锤式破碎机

锤式破碎机(锤破机)结构

锤式破碎机(锤破机)锤式破碎机箱体、转子、锤头、反击衬板、筛板等组成。

锤式破碎机

锤式破碎机(锤破机)转子由主轴、圆盘、销轴和锤子组成。电动机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内,受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。在转子下部,设有筛板、粉碎物料中小于筛孔尺寸的粒级通过筛板排出,大于筛孔尺寸的粗粒级 阻留在筛板上继续受到锤子的打击和研磨, 最后通过筛板排出机外。 锤式破碎机(锤破机)适用于破碎各种脆性材料的矿物。被破碎物料为煤、盐、白亚、石膏、明矾、砖、瓦、石灰石等。锤式破碎机物料的抗压强度不超过100兆帕,湿度不大于15%。可作为石料破碎,石头破碎,矿山破碎,塑料粉碎,垃圾粉碎等材料的破碎设备使用。 锤式破碎机目前分重型及轻型两种,环锤式碎煤机(轻型锤式破碎机)适用于莫氏 硬度二级物料的破碎,使用碎煤环锤。环锤式碎石机(重型锤破机)适用于莫氏硬度五级以下的脆性物料的破碎。因为碎石环锤质量大于碎煤环锤的质量,所以从而可以提高环锤的冲击力,达到破碎矿石的目的。

锤式破碎机(锤破机)种类

重锤式破碎机:该设备可根据用户要求调整蓖条间隙,改变出料粒度,以满足不同用户的不同需求。速转动的锤体与物料碰撞面破碎物料,它具有结构简单,破碎比大,生产效率高等特点,可作干、湿两种形式破碎设备。

环锤式破碎机:环锤式破碎机(环锤破碎机,环锤碎煤机)具有结构简单、操作维修方便、调节筛板部位直接由拉丝调整装置控制。

环锤式破石机本体主要由以下几个部件组成,架体部、转子部、蓖板部、同步调节装置、上盖液压开启装置等零部件组成。主机由液力偶合器与电机相联,直接启动。
红星重锤破碎机与环锤式破碎机是新型石料生产线中重要破碎设备、设计的重锤破碎机与环锤式破碎机替代了以前的二级破碎、环保节能经济省时。同时吸收国内外先进技术,综合鄂式破碎机、锤式破碎机、反击破、蜗牛破等的优点集中于一体的破石机械,大石直接进破、自动喂料,全自动流水作业,省人省力、环保节能、日产千吨以上,是当前国内先进、适用的石料设备,深受用户的好评。

1、新型重锤破具有入料粒度大,细碎比大,效率高;
2、结构简单,装配紧凑,重量较轻;
3、产品粒度均匀,过碎粉少;
4、维修方便,磨损小;
5、电耗低等优点,是作为中、细碎的合理选择设备。

锤式破碎机(锤破机)工作原理

锤式破碎机(锤破机)主要是靠冲击作用来破碎物料的.破碎过程大致是这样的,物料进入破碎机中,遭受到高速回转的锤头的冲击而破碎,破碎了的物料,从锤头处获得动能,从高速冲向架体内挡板,筛条,与此同时物料相互撞击,遭到多次破碎,小于筛条之间隙的物料,从间隙中排出,个别较大的物料,在筛条上再次经锤头的冲击,研磨,挤压而破碎,物料被锤头从间隙中挤出.从而获得所需粒度的产品。

锤式破碎机工作原理

锤式破碎机技术参数

规格 处理能力(t³/h)
电机功率
(kw)
PCΦ400×300 3-10 4P 11
PCΦ600×400 6-22 4P 22
PCΦ800×600 10-40 4P 55
PCΦ1000×800 15-50 4P 75
PCΦ1000×1000 18-55 4P 90

注:产量根据不同物料,进料粒度等因素其结果将有所不同

规格 处理能力(t³/h)
电机功率
(kw)
PCΦ400×300 3-10 4P 11
PCΦ600×400 6-22 4P 22
PCΦ800×600 10-40 4P 55
PCΦ1000×800 15-50 4P 75
PCΦ1000×1000 18-55 4P 90

注:产量根据不同物料,进料粒度等因素其结果将有所不同

PCX锤式整形破碎机技术参数

型号 转子直径×长度(mm) 进料口  长×宽(mm) 最佳进料粒度(mm) 处理能力(t/h) 电机功率(kw) 外形尺寸(长×宽×高(mm)
PCX 0706 700×570 618×510 ≤150 30-70 75 1950×1340×1480
PCX 0808 800×750 780×610 ≤150 45-100 132 2280×1790×1570
PCX 0910 900×1000 1070×750 ≤200 70-200 2×110 2600×2200×1940
PCX 1012 1000×1180 1315×900 ≤200 130-300 2×132 2760×2430×2290
PCX 1213 1260×1280 1430×1010 ≤250 200-350 2×160 3067×2622×2580
PCX 1216 1260×1490 1630×1010 ≤250 230-500 2×200 3067×2832×2580
PCX 1220 1260×1950 2090×1010 ≤250 300-700 2×220 3067×3380×2580
PCX 1622 1600×2150 2300×950 ≤300 400-1200 2×315 4100×3680×3200

注:产量根据不同物料,进料粒度等因素其结果将有所不同

型号 进料粒度(mm) 处理能力(t/h)
PCX 0706 ≤150 30-70
PCX 0808 ≤150 45-100
PCX 0910 ≤200 70-200
PCX 1012 ≤200 130-300
PCX 1213 ≤250 200-350
PCX 1216 ≤250 230-500
PCX 1220 ≤250 300-700
PCX 1622 ≤300 400-1200

注:产量根据不同物料,进料粒度等因素其结果将有所不同
